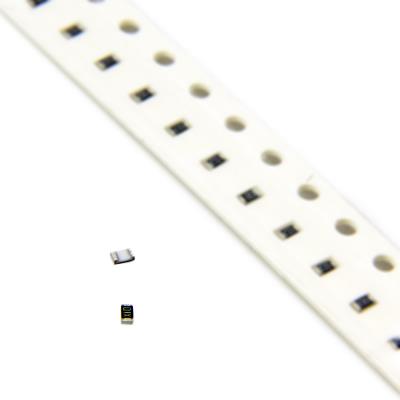

RESISTOR 10OHMS 0603 1% SMD

یک مقاومت ثابت با مقدار مقاومت بسیار پایین و دقت بالا از نوع SMD. این قطعه در پکیج فشرده 0603 ارائه می‌شود که آن را برای کاربردهای حساس به دقت در طراحی‌های مدرن و متراکم ایده‌آل می‌سازد. مقاومت 10 اهم با دقت 1% یک قطعه کلیدی در مدارهای سنس جریان دقیق، تطبیق امپدانس و درایو بار است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 10 اهم (Ω)

• تحمل (دقت): ±1%

• توان نامی (Rating): 100mW (0.1W)

• نوع بسته‌بندی: 0603 (1608 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 10Ω

• حداکثر توان قابل تحمل: 100mW

• حداکثر ولتاژ کاری DC: 75VDC

• تحمل (تلورانس): ±1%

• ضریب دمایی (TCR): ±400 ppm/°C (محدوده: -400 تا +400 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت سنس جریان دقیق (Precision Current Sensing): در مدارهای اندازه‌گیری و محافظت جریان (مثلاً در منابع تغذیه، شارژرهای باتری، درایو موتورهای کوچک). افت ولتاژ دقیق‌تری ایجاد می‌کند (مثلاً 100mV در 10A).

• مقاومت تطبیق امپدانس (Impedance Matching): در خطوط انتقال سیگنال‌های آنالوگ یا دیجیتال پرسرعت که به تطبیق امپدانس دقیق (مثلاً نزدیک به 50Ω با ترکیب موازی یا سری) نیاز دارند.

• مقاومت‌های تخلیه (Damping Resistors) دقیق: برای کاهش پدیده‌های گذرا (Overshoot, Ringing) در خطوط سیگنال و تغذیه.

• مقاومت Pull-up/Pull-down با امپدانس پایین و دقیق: برای خطوطی که همزمان نیاز به دقت سطح ولتاژ و قابلیت درایو جریان دارند.

• مقاومت فیدبک در رگولاتورهای جریان دقیق (Constant Current Regulators).

• کاربردهای عمومی در مدارهای دقیق آنالوگ و دیجیتال که به مقدار مقاومت پایین با خطای کم نیاز است.

✅ مزایا:

• دقت بالا (1%) در محدوده مقاومت پایین: اطمینان از صحت اندازه‌گیری جریان یا تطبیق امپدانس.

• پکیج فشرده 0603: مناسب برای طراحی‌های با تراکم بالا و صرفه‌جویی در فضای PCB.

• ولتاژ کاری مناسب (75V): حاشیه ایمنی خوب برای کار در مدارهای با ولتاژهای معمول.

• مقدار مقاومت استاندارد و پرکاربرد: 10Ω یک مقدار پایه در بسیاری از محاسبات الکترونیکی است.

🎯 جمع‌بندی:
این مقاومت 10 اهم در پکیج 0603 با دقت 1%، یک قطعه با مشخصات متضاد است. از یک سو دقت اسمی عالی (1%) دارد و از سوی دیگر پایداری دمایی بسیار ضعیفی (±400 ppm/°C) دارد. این مقاومت فقط برای کاربردهای دقیق در محیط‌های با دمای کنترل‌شده و پایدار مناسب است. برای سنس جریان دقیق صنعتی یا خودرویی، این قطعه به دلیل TCR بالا انتخاب نامناسبی است. کاربرد اصلی آن در مدارهای دیجیتال یا آنالوگ با دمای محیط ثابت است که به مقدار مقاومت پایین دقیق (در لحظه تست) نیاز دارند. در صورت نیاز به سنس جریان دقیق، مقاومت‌های فیلم فلزی (Metal Film) با TCR زیر ±100 ppm/°C یا مقاومت‌های سنس آلیاژی (Alloy) با TCR زیر ±50 ppm/°C باید جایگزین شوند.
