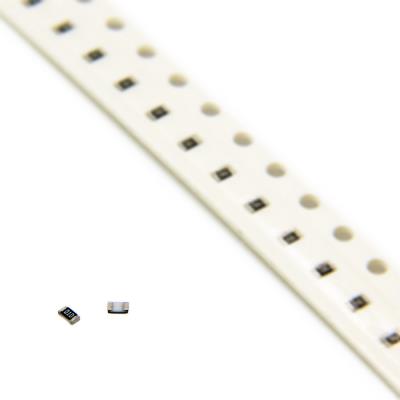

RESISTOR 100KOHMS 0603 1% SMD

یک مقاومت ثابت با مقدار مقاومت بالا و دقت عالی از نوع SMD. این قطعه در پکیج فشرده 0603 ارائه می‌شود و چالش جالبی از مهندسی را نشان می‌دهد: بسته‌بندی یک مقدار مقاومت بالا با دقت 1% در کوچکترین پکیج پرکاربرد صنعتی. مقاومت 100 کیلواهم یک مقدار پایه و حیاتی در محدوده صدها کیلواهم است که در کاربردهای کم‌مصرف و امپدانس بالا نقش اساسی دارد.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• مقدار مقاومت: 100 کیلواهم (kΩ) یا 100,000 اهم (Ω)

• تحمل (دقق): ±1% (دقت بالا)

• توان نامی (Rating): 100mW (0.1W)

• نوع بسته‌بندی: 0603 (1608 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 100kΩ

• حداکثر توان قابل تحمل: 100mW

• حداکثر ولتاژ کاری DC: 75VDC

• تحمل (تلورانس): ±1%

• ضریب دمایی (TCR): ±100 ppm/°C (محدوده: -100 تا +100 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• تقسیم‌کننده ولتاژ دقیق با نسبت‌های بزرگ: اغلب در ترکیب با مقاومت‌های 10kΩ، 22kΩ یا 1MΩ برای ایجاد ولتاژهای مرجع خاص در مدارهای سنسور، ADC و منابع تغذیه دقیق کم‌مصرف.

• مقاومت فیدبک در تقویت‌کننده‌های عملیاتی با بهره بالا: برای تنظیم بهره در مدارهای تقویت سیگنال‌های ضعیف (مانند سنسورهای پیزوالکتریک یا خازنی).

• مقاومت Pull-up با مصرف جریان ناچیز و دقت بالا: برای خطوط حساس ارتباطی در دستگاه‌های فوق‌کم‌مصرف (Ultra-Low Power) که هر میکروآمپر جریان نیز مهم است.

• مدارهای زمان‌بندی RC با ثابت زمانی طولانی و دقیق: برای ایجاد تأخیرهای زمانی قابل پیش‌بینی در ترکیب با خازن‌های کوچک تا متوسط.

• مقاومت‌های ورودی با امپدانس بالا در مدارهای آنالوگ: برای حداقل‌سازی بارگذاری روی منابع سیگنال با امپدانس بالا.

• کاربردهای در پزشکی، تجهیزات آزمایشگاهی و سیستم‌های اندازه‌گیری دقیق با مصرف توان پایین.

✅ مزایا:

• ترکیب دقت بالا (1%) و مقدار مقاومت بالا (100kΩ) در پکیج کوچک: امکان طراحی مدارهای دقیق و کم‌مصرف را در فضای بسیار فشرده فراهم می‌کند.

• مقدار مقاومت پایه‌ای و پرکاربرد: 100kΩ یکی از پراستفاده‌ترین مقادیر در محدوده کیلواهم بالا است.

• TCR کنترل‌شده (±100 ppm/°C): پایداری دمایی قابل قبول برای یک مقاومت با این مقدار بالا در پکیج کوچک.

• ولتاژ کاری مناسب (75V): حاشیه ایمنی کافی برای کار در مدارهای با ولتاژهای معمول.

🎯 جمع‌بندی:
این مقاومت 100 کیلواهم در پکیج 0603 با دقت 1%، یک قطعه پیشرفته و نسبتاً حساس برای طراحی‌های دقیق و فشرده است. این مقاومت قابلیت‌های مهندسی قابل توجهی را نمایش می‌دهد، اما استفاده موفق از آن مستلزم آگاهی کامل طراح از چالش‌های ذاتی مقاومت‌های با مقدار بالا است. انتخاب آن نشان‌دهنده نیاز به دقت، کم‌مصرفی و صرفه‌جویی حداکثری در فضا است. این قطعه برای طراحی‌های پیشرفته قابل حمل (Portable)، سیستم‌های IoT کم‌مصرف، مدارهای سنسور دقیق و ابزار دقیق که در آن‌ها دقت پارامترها در کنار اندازه کوچک اهمیت دارد، انتخابی ارزشمند اما مسئولیت‌آور است. موفقیت در استفاده از آن، پاداش طراحی PCB تمیز و بهینه‌شده خواهد بود.
