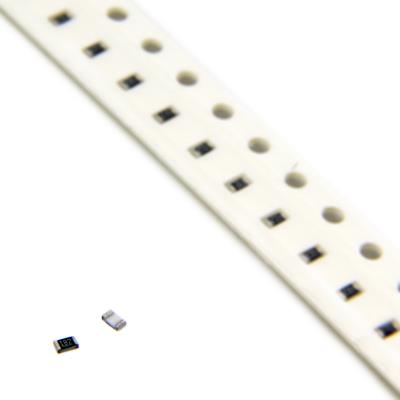

RESISTOR 1.8KOHMS 0603 1% SMD

یک مقاومت ثابت با مقدار دقیق و پرکاربرد از نوع SMD. این قطعه در پکیج رایج 0603 ارائه می‌شود و با ترکیب دقت بالا (1%) و تلرانس دمایی کنترل‌شده (±100ppm/°C)، انتخابی ایده‌آل برای مدارهای آنالوگ حساس، تقسیم‌کننده‌های ولتاژ دقیق و کاربردهایی است که تکرارپذیری و پایداری پارامترها اهمیت دارد.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• مقدار مقاومت: 1.8 کیلواهم (kΩ) یا 1800 اهم (Ω)

• تحمل (دقت): ±1%

• توان نامی (Rating): 100mW (0.1W)

• نوع بسته‌بندی: 0603 (1608 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 1.8kΩ

• حداکثر توان قابل تحمل: 100mW

• حداکثر ولتاژ کاری DC: 75VDC

• تحمل (تلورانس): ±1%

• ضریب دمایی (TCR): ±100 ppm/°C (محدوده: -100 تا +100 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• تقسیم‌کننده ولتاژ دقیق (Precision Voltage Divider): اغلب در ترکیب با مقاومت‌های 3.3kΩ، 4.7kΩ، 10kΩ یا 12kΩ برای ایجاد سطوح ولتاژ مرجع دقیق (مثلاً 1.25V از 3.3V یا 2.5V از 5V) در سنسورها، ADCها و منابع تغذیه.

• مقاومت Pull-up بهینه برای خطوط I2C و سایر باس‌ها: ایجاد تعادل مناسب بین سرعت (ظرفیت خازنی) و مصرف جریان در حالت HIGH.

• مقاومت فیدبک در تقویت‌کننده‌های عملیاتی (Op-amp): برای تنظیم دقیق بهره در آمپلی‌فایرهای ابزار دقیق، فیلترهای فعال و مدارهای سیگنال‌کاندیشنینگ.

• مقاومت سنس جریان با افت ولتاژ کم: در مسیرهای با جریان متوسط (تا حدود 50mA) برای مونیتورینگ جریان با دقت قابل قبول.

• مقاومت‌های زمان‌بندی در مدارهای RC: برای ایجاد ثابت زمانی مشخص و تکرارپذیر در نوسان‌سازها، تایمرها و مدارهای تاخیر.

• کاربردهای عمومی در مدارهای صوتی، رابط‌های سنسور، ماژول‌های ارتباطی و سیستم‌های کنترل.

✅ مزایا:

• دقت بالا (1%): اطمینان از عملکرد دقیق و یکنواخت مدار در تولید انبوه و شرایط مختلف کاری.

• مقدار مقاومت کلیدی و پرکاربرد: 1.8kΩ یکی از مقادیر پایه‌ای و حیاتی در طراحی تقسیم ولتاژ و تنظیم امپدانس است.

• پایداری دمایی خوب (TCR ±100 ppm/°C): تغییرات کم مقاومت در برابر نوسانات دما، مناسب برای محیط‌های صنعتی با دمای متغیر.

• پکیج استاندارد 0603: امکان استفاده در طراحی‌های فشرده و هم‌زمان سهولت در مونتاژ دستی و نمونه‌سازی.

• ولتاژ کاری مناسب (75V): ایمنی کافی برای استفاده در مدارهای با ولتاژهای معمول صنعتی و مصرفی.

🎯 جمع‌بندی:
این مقاومت 1.8 کیلواهم در پکیج 0603 با دقت 1%، یک قطعه حرفه‌ای و از ارکان طراحی‌های دقیق محسوب می‌شود. انتخاب آن به جای نسخه‌های 5%، نشان‌دهنده توجه طراح به تکرارپذیری، پایداری و عملکرد بهینه مدار در شرایط واقعی است. این مقاومت برای طراحانی که مدارهای آنالوگ حساس، سیستم‌های اندازه‌گیری یا محصولاتی با قابلیت تولید انبوه را توسعه می‌دهند، یک انتخاب الزامی و استاندارد است. این قطعه عملکردی فراتر از یک مقاومت معمولی دارد و به عنوان یک المان دقیق و قابل اطمینان در دسترس است که کیفیت طراحی نهایی را به طور محسوسی ارتقا می‌دهد.
