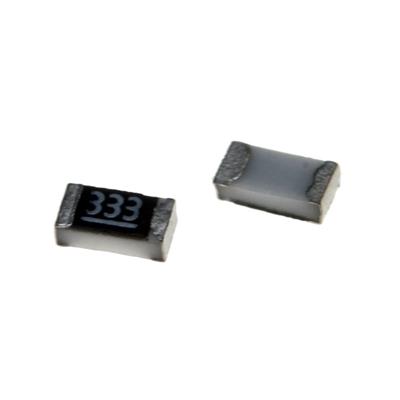

RESISTOR 33KOHMS 0603 1% SMD

یک مقاومت ثابت با مقدار دقیق و پرکاربرد از نوع SMD. این قطعه در پکیج استاندارد 0603 ارائه می‌شود و با ترکیب دقت بالا (1%) و تلرانس دمایی کنترل‌شده (±100ppm/°C)، یک انتخاب بهینه برای مدارهای آنالوگ حساس، تقسیم‌کننده‌های ولتاژ دقیق و کاربردهای امپدانس بالا است که نیازمند پایداری و تکرارپذیری هستند.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• مقدار مقاومت: 33 کیلواهم (kΩ) یا 33,000 اهم (Ω)

• تحمل (دقت): ±1%

• توان نامی (Rating): 100mW (0.1W)

• نوع بسته‌بندی: 0603 (1608 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 33kΩ

• حداکثر توان قابل تحمل: 100mW

• حداکثر ولتاژ کاری DC: 75VDC

• تحمل (تلورانس): ±1%

• ضریب دمایی (TCR): ±100 ppm/°C (محدوده: -100 تا +100 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• تقسیم‌کننده ولتاژ دقیق با نسبت‌های خاص: یک مقدار کلیدی در ایجاد ولتاژهای مرجع خاص (مانند 3.0V از 5V با استفاده از ترکیب 33kΩ و 22kΩ) برای سنسورها، ADCها و مدارهای مرجع ولتاژ.

• مقاومت Pull-up با امپدانس بالا و دقیق: برای خطوط I2C (به ویژه در حالت سرعت استاندارد)، UART و سایر خطوط دیجیتال که نیاز به مصرف جریان بسیار پایین و نویز کم دارند.

• مقاومت فیدبک در تقویت‌کننده‌های عملیاتی و مدارهای کاندیشنینگ سیگنال: برای تنظیم دقیق بهره یا ایجاد امپدانس ورودی بالا.

• مدارهای زمان‌بندی RC با ثابت زمانی طولانی‌تر: در ترکیب با خازن‌های میکروفارادی یا ده‌ها نانوفاراد برای ایجاد تاخیرهای دقیق در نوسان‌سازها، تایمرها و مدارهای راه‌انداز.

• مقاومت‌های بایاس و بار در تقویت‌کننده‌های ترانزیستوری و مدارهای آنالوگ: برای تنظیم دقیق نقطه کار و بهره در طبقات تقویت.

• کاربردهای عمومی در طراحی‌های صنعتی، صوتی، منابع تغذیه و سیستم‌های کنترلی.

✅ مزایا:

• دقت بالا (1%): اطمینان از عملکرد دقیق و قابل تکرار مدار، به ویژه در تقسیم ولتاژ و تنظیم بهره که نسبت مقادیر اهمیت دارد.

• مقدار مقاومت استراتژیک: 33kΩ یک مقدار بسیار پرکاربرد و استاندارد در سری E24 است که در محاسبات مختلف به‌کرات ظاهر می‌شود.

• پایداری دمایی قابل قبول (TCR ±100 ppm/°C): پایداری خوب برای اکثر کاربردهای غیردقیق صنعتی و مصرفی.

• پکیج بهینه 0603: تعادل عالی بین اندازه فشرده و قابلیت مونتاژ آسان، مناسب برای طراحی‌های با تراکم بالا.

• ولتاژ کاری مناسب (75V): حاشیه ایمنی کافی برای استفاده در مدارهای با ولتاژهای رایج.

🎯 جمع‌بندی:
این مقاومت 33 کیلواهم در پکیج 0603 با دقت 1%، یک قطعه اساسی و دقیق برای طراحان حرفه‌ای است. انتخاب دقت 1% برای این مقدار، نشان‌دهنده درک اهمیت پایداری پارامترها و قابلیت تکرار طراحی است. این مقاومت به‌ویژه در مدارهای آنالوگ حساس، سیستم‌های اندازه‌گیری و محصولاتی که نیاز به کالیبراسیون یا عملکرد ثابت در دمای متغیر دارند، یک انتخاب استاندارد و تقریباً اجباری محسوب می‌شود. این قطعه، اعتمادپذیری و دقت طراحی نهایی را به سطحی بالاتر ارتقا می‌دهد.
