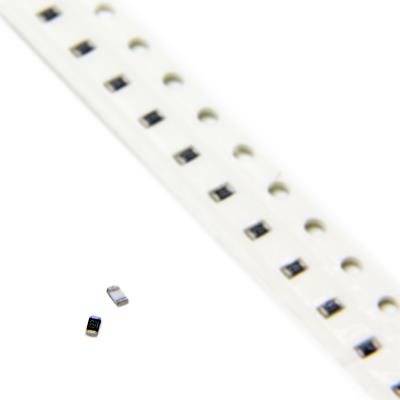

RESISTOR 12KOHMS 0603 1% SMD

یک مقاومت ثابت با دقت بالا از نوع SMD. این قطعه در پکیج فشرده 0603 با تحمل دقیق 1% و TCR کنترل‌شده ارائه می‌شود که آن را به انتخابی ایده‌آل برای طراحی‌های حساس، دقیق و در عین حال فشرده تبدیل می‌کند. مقاومت 12 کیلواهم یک مقدار استاندارد، کلیدی و پرتکرار در طراحی‌های آنالوگ و دیجیتال است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 12 کیلواهم (kΩ) یا 12,000 اهم (Ω)

• تحمل (دقت): ±1%

• توان نامی (Rating): 100mW (0.1W)

• نوع بسته‌بندی: 0603 (1608 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 12kΩ

• حداکثر توان قابل تحمل: 100mW

• حداکثر ولتاژ کاری DC: 75VDC

• تحمل (تلورانس): ±1%

• ضریب دمایی (TCR): ±100 ppm/°C (محدوده: -100 تا +100 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• تقسیم‌کننده ولتاژ دقیق: به ویژه در مدارهای مرجع ولتاژ (Voltage Reference)، سنسورها و ورودی ADCها که به نسبت‌های دقیق ولتاژ نیاز است (مثلاً در ترکیب با مقاومت‌های 4.7kΩ، 10kΩ یا 33kΩ).

• مقاومت فیدبک در تقویت‌کننده‌های عملیاتی و تنظیم‌کننده‌های ولتاژ: برای تنظیم بهره یا سطح ولتاژ خروجی با دقت بالا.

• مدارهای فیلتر فعال و پسیو: در طراحی فیلترهای RC و به عنوان بخشی از شبکه‌های امپدانسی در تقویت‌کننده‌ها که فرکانس قطع دقیق مورد نیاز است.

• مقاومت Pull-up با امپدانس بهینه: برای خطوط I2C، سنسورها و اینتراپت‌ها که تعادل خوبی بین سرعت و مصرف جریان می‌طلبند.

• مقاومت سنس جریان با افت ولتاژ کم: در مدارهای اندازه‌گیری جریان‌های پایین‌تر.

• کاربردهای عمومی در سیستم‌های صوتی، ابزار دقیق، منبع تغذیه سوئیچینگ و مدارهای کنترل.

✅ مزایا:

• دقت عالی (1%): انحراف بسیار کم از مقدار نامی، امکان طراحی مدارهای دقیق و قابل تکرار را فراهم می‌کند.

• مقدار مقاومت حیاتی و پرکاربرد: 12kΩ یکی از پراستفاده‌ترین مقادیر در محدوده کیلواهم برای ایجاد نسبت‌های رایج (مثلاً 1:3 یا 1:4 از 5V) است.

• TCR متقارن و مناسب (±100 ppm/°C): پایداری دمایی خوب برای اکثر کاربردهای صنعتی و حرفه‌ای.

• پکیج بهینه 0603: امکان استفاده در طراحی‌های فشرده و مدرن را فراهم می‌کند.

• نسبت قیمت به عملکرد عالی: دسترسی آسان و قیمت مناسب با وجود دقت 1%.

🎯 جمع‌بندی:
این مقاومت 12 کیلواهم در پکیج 0603 با دقت 1%، یک قطعه حرفه‌ای و با کیفیت برای طراحی‌های پیشرفته محسوب می‌شود. انتخاب آن به جای نسخه 5% رایج، نشان‌دهنده توجه طراح به دقت، قابلیت اطمینان و تکرارپذیری عملکرد مدار است. این مقاومت، نقطه شیرین بین اندازه کوچک، دقت بالا، پایداری دمایی قابل قبول و یک مقدار فوق‌العاده کاربردی است. برای مدارهای آنالوگ حساس، سیستم‌های اندازه‌گیری، منابع تغذیه دقیق و هر جایی که عملکرد مدار وابسته به نسبت دقیق مقاومت‌هاست، این قطعه یک انتخاب اجباری و استاندارد به شمار می‌رود.
