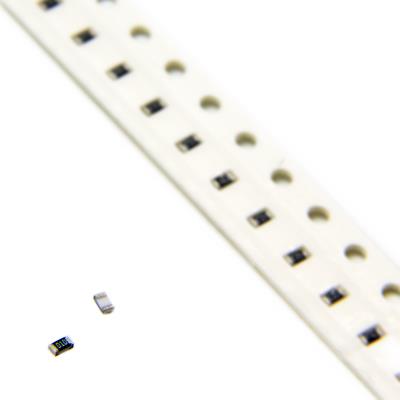

RESISTOR 1OHMS 0603 1% SMD

یک مقاومت ثابت با مقدار مقاومت بسیار پایین (Low-Value Resistor) از نوع SMD. این قطعه در پکیج فشرده 0603 با تحمل دقیق 1% ارائه می‌شود که آن را به انتخابی ویژه برای کاربردهای دقیق اندازه‌گیری جریان (Current Sense)، محدودکردن جریان و تطبیق امپدانس در طراحی‌های مدرن و متراکم تبدیل می‌کند.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 1 اهم (Ω)

• تحمل (دقت): ±1%

• توان نامی (Rating): 100mW (0.1W)

• نوع بسته‌بندی: 0603 (1608 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 1Ω

• حداکثر توان قابل تحمل: 100mW

• حداکثر ولتاژ کاری DC: 75VDC

• تحمل (تلورانس): ±1%

• ضریب دمایی (TCR): ±400 ppm/°C (محدوده: -400 تا +400 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت سنس جریان (Current Sense Resistor): اصلی‌ترین کاربرد. برای اندازه‌گیری جریان با اندازه‌گیری افت ولتاژ کوچک دو سر آن. در منابع تغذیه، مدارهای شارژ باتری، درایورهای موتور و LED و سیستم‌های مانیتورینگ جریان.

• محدودکننده جریان پیش‌گیرانه (Inrush Current Limiter): در مسیر ورودی مدارها برای کاهش جریان هجومی (Inrush) هنگام اتصال به منبع ولتاژ.

• تطبیق امپدانس در خطوط انتقال سیگنال: در فرکانس‌های بالا برای کاهش بازتاب سیگنال.

• مقاومت تخلیه (Bleeder Resistor): برای تخلیه سریع و ایمن خازن‌ها در مدارهای ولتاژ بالا.

• کاربردهای عمومی به عنوان یک مقاومت با مقدار بسیار پایین در فیلترها یا شبکه‌های تطبیق.

✅ مزایا:

• مقدار مقاومت بسیار پایین و دقیق (1Ω @ 1%): امکان اندازه‌گیری جریان با اتلاف توان کم و ایجاد افت ولتاژ محدود (معمولاً در حد ده‌ها تا صدها میلی‌ولت).

• پکیج استاندارد و فشرده 0603: امکان نصب در طراحی‌های با تراکم بالا.

• دقت 1%: برای بسیاری از کاربردهای سنس جریان با دقت متوسط (نه بسیار بالا) کافی و مناسب است.

🎯 جمع‌بندی:
این مقاومت 1 اهم در پکیج 0603 با دقت 1%، یک قطعه تخصصی با کاربرد مشخص اما محدود است. این قطعه تنها برای کاربردهای سنس جریان با دقت پایین تا متوسط و در جریان‌های بسیار کم (زیر 300mA) قابل استفاده است. TCR گسترده آن، قاتل دقت در کاربردهای حرفه‌ای است.

این مقاومت می‌تواند برای محافظت اولیه، محدود کردن جریان هجومی در مقادیر پایین یا کاربردهای غیرحساس مفید باشد، اما به هیچ عنوان نباید به عنوان المان دقیق اندازه‌گیری در یک سیستم حساس مورد اعتماد قرار گیرد.
