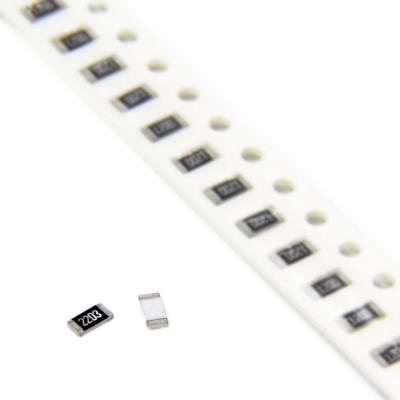

RESISTOR 220KOHMS 1206 1% SMD

یک مقاومت ثابت با مقدار مقاومت بالا و دقت عالی از نوع SMD. این قطعه در پکیج صنعتی و با توان بالای 1206 ارائه می‌شود که ترکیبی استثنایی از دقت بالا، ولتاژ کاری قابل توجه، پایداری دمایی خوب و استحکام فیزیکی را برای کاربردهای حرفه‌ای و صنعتی فراهم می‌کند. مقاومت 220 کیلواهم یک مقدار استاندارد و پرکاربرد در محدوده صدها کیلواهم است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 220 کیلواهم (kΩ) یا 220,000 اهم (Ω)

• تحمل (دقت): ±1%

• توان نامی (Rating): 250mW (0.25W)

• نوع بسته‌بندی: 1206 (3216 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 220kΩ

• حداکثر توان قابل تحمل: 250mW

• حداکثر ولتاژ کاری DC: 200VDC

• تحمل (تلورانس): ±1%

• ضریب دمایی (TCR): ±100 ppm/°C (محدوده: -100 تا +100 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• تقسیم‌کننده ولتاژ دقیق برای ولتاژهای بالا: در مدارهای اندازه‌گیری ولتاژ (Voltage Sensing)، محافظت از اورولتاژ و رابط‌های ولتاژ بالا (مثلاً در منابع تغذیه سوئیچینگ 400V، درایورهای موتور یا سیستم‌های صنعتی 110/220VAC).

• مقاومت فیدبک در مبدل‌های Flyback و منابع تغذیه با ولتاژ خروجی بالا: برای نمونه‌برداری دقیق از ولتاژ خروجی و تنظیم آن.

• مقاومت Pull-up با امپدانس بسیار بالا: برای خطوطی که حداقل بارگذاری و کمترین مصرف جریان استاتیک مطلوب است (مانند سنسورهای با خروجی Open-drain).

• مدارهای زمان‌بندی RC با ثابت زمانی طولانی: در ترکیب با خازن‌های ظرفیت متوسط برای ایجاد تأخیرهای زمانی ثانیه‌ای.

• مقاومت‌های بایاس و بار در تقویت‌کننده‌های لوله خلأ یا ترانزیستورهای High-Voltage.

• کاربردهای ویژه در تجهیزات پزشکی، آزمایشگاهی، سیستم‌های کنترل صنعتی و منابع تغذیه با ایزولاسیون.

✅ مزایا:

• ولتاژ کاری بسیار بالا (200VDC): قابلیت استفاده ایمن و مستقیم در مدارهای با ولتاژهای آنالوگ بالا را فراهم می‌کند. این یک مزیت عمده نسبت به پکیج‌های کوچکتر است.

• دقت عالی (1%) و TCR کنترل‌شده (±100 ppm/°C): پایداری و دقت قابل اتکا برای طراحی‌های حرفه‌ای که نیاز به عملکرد دقیق در بازه دمایی وسیع دارند.

• توان نامی بالا (250mW): حاشیه ایمنی حرارتی عالی برای این مقدار مقاومت بالا، که قابلیت اطمینان طولانی‌مدت را تضمین می‌کند.

• پکیج 1206: استحکام مکانیکی و حرارتی برتر، مقاومت در برابر تنش‌های ناشی از انبساط حرارتی و مونتاژ، و سهولت در نمونه‌سازی دستی.

• مقدار مقاومت کلیدی: 220kΩ یک مقدار استاندارد حیاتی برای ایجاد نسبت‌های تقسیم متداول (مانند 1:10 یا 1:11 از ولتاژهای بالا).

🎯 جمع‌بندی:
این مقاومت 220 کیلواهم در پکیج 1206 با دقت 1%، نماد یک قطعه صنعتی و باکیفیت است. این قطعه همه الزامات یک طراحی حرفه‌ای و محافظه‌کارانه را برآورده می‌کند: دقت، توانایی تحمل ولتاژ بالا، پایداری حرارتی و استحکام فیزیکی. انتخاب آن به جای پکیج‌های کوچک‌تر (مثل 0603 یا 0805)، یک تصمیم آگاهانه برای تضمین قابلیت اطمینان، ایمنی و عملکرد پایدار در طول زمان و در شرایط سخت کاری است. این مقاومت برای منابع تغذیه سوئیچینگ، مدارهای کنترلی صنعتی، تجهیزات اندازه‌گیری دقیق و هر پروژه‌ای که در آن ولتاژهای بالا، دقت یا شرایط محیطی چالش‌برانگیز مطرح است، انتخابی ایده‌آل و حرفه‌ای محسوب می‌شود.
