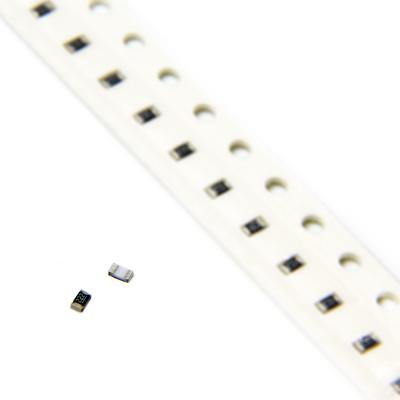

RESISTOR 2.2KOHMS 0603 1% SMD

یک مقاومت ثابت با دقت بالا و مقدار مقاومت کلیدی از نوع SMD. این قطعه در پکیج فشرده و استاندارد 0603 ارائه می‌شود و یکی از پرکاربردترین، همه‌کاره‌ترین و اساسی‌ترین قطعات در طراحی الکترونیک مدرن محسوب می‌شود. مقاومت 2.2 کیلواهم با دقت 1%، ستون فقرات هزاران مدار آنالوگ و دیجیتال است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 2.2 کیلواهم (kΩ) یا 2,200 اهم (Ω)

• تحمل (دقت): ±1%

• توان نامی (Rating): 100mW (0.1W)

• نوع بسته‌بندی: 0603 (1608 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 2.2kΩ

• حداکثر توان قابل تحمل: 100mW

• حداکثر ولتاژ کاری DC: 75VDC

• تحمل (تلورانس): ±1%

• ضریب دمایی (TCR): ±100 ppm/°C (محدوده: -100 تا +100 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت Pull-up/ Pull-down استاندارد: برای خطوط I2C، SPI، UART، GPIOهای میکروکنترلر و کلیدها. مقدار 2.2kΩ تعادل خوبی بین سرعت سوئیچینگ، مصرف جریان و مصونیت در برابر نویز ایجاد می‌کند.

• مقاومت محدودکننده جریان LED: برای LEDهای نشانگر معمولی با ولتاژ تغذیه 3.3V یا 5V، جریان ایمن و قابل مشاهده‌ای (حدود 10-15mA) تأمین می‌کند.

• مقاومت بایاس بیس در ترانزیستورهای BJT: برای سوئیچینگ یا تقویت سیگنال‌های سطح پایین.

• تقسیم‌کننده ولتاژ پرکاربرد: اغلب در ترکیب با مقاومت‌های 4.7kΩ، 10kΩ یا 3.3kΩ برای ایجاد سطوح ولتاژ مرجع یا منطقی میانی.

• مقاومت فیدبک در مدارهای Op-amp ساده: برای تنظیم بهره در آمپلیفایرهای غیردقیق.

• مدارهای فیلتر RC پسیو: برای ایجاد فرکانس‌های قطع در محدوده صوتی یا متوسط.

• کاربرد همه‌جانبه در: منابع تغذیه، درایورها، مدارهای رابط، سیستم‌های جاسازی‌شده، محصولات مصرفی و تجهیزات صنعتی.

✅ مزایا:

• مقدار مقاومت طلایی و همه‌کاره: شاید پراستفاده‌ترین مقدار مقاومت در محدوده کیلواهم باشد. نقطه شروع ایده‌آل برای اکثر طراحی‌ها.

• دقت عالی (1%): اطمینان از عملکرد قابل تکرار و پایدار مدار، حتی در تولید انبوه. ارتقای واضحی نسبت به نسخه 5% است.

• TCR متقارن و مناسب (±100 ppm/°C): پایداری دمایی کافی برای تقریباً تمام کاربردهای عمومی و نیمه‌حرفه‌ای.

• پکیج ایده‌آل 0603: اندازه استاندارد صنعت برای طراحی‌های مدرن؛ نه خیلی کوچک (مثل 0402) که مونتاژ دستی سخت باشد، نه خیلی بزرگ که فضای زیادی بگیرد.

• نسبت قیمت به عملکرد بی‌نظیر: با قیمتی ناچیز نسبت به نسخه 5%، ارزش افزوده چشمگیری در قالب دقت و قابلیت اطمینان ارائه می‌دهد.

🎯 جمع‌بندی:
این مقاومت 2.2 کیلواهم در پکیج 0603 با دقت 1%، یک قهرمان بی‌ادعا و یک ضرورت مطلق در انبار هر مهندس، تکنسین یا سازنده الکترونیک است. این قطعه نمونه کامل یک مؤلفه بهینه‌شده است: اندازه مناسب، دقت کافی، پایداری قابل قبول و بی‌نهایت کاربردی. انتخاب آن نشان‌دهنده یک طراحی تمیز، قابل پیش‌بینی و حرفه‌ای است.

این مقاومت نه یک انتخاب، که پایه و اساس بیشتر مدارها است. به جرات می‌توان گفت که این مشخص‌ترین و محبوب‌ترین مقاومت SMD در جهان است. داشتن مقدار کافی از این قطعه در انبار، اولین قانون یک کارگاه الکترونیک موفق است. برای تقریباً هر پروژه الکترونیکی که تصور کنید، از ساده تا پیچیده، این قطعه یک انتخاب مطمئن و اغلب بهترین انتخاب است.
