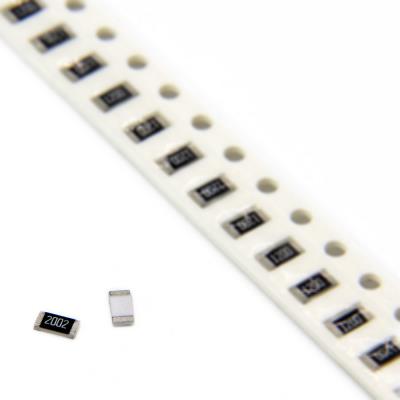

RESISTOR 20KOHMS 1206 1% SMD

یک مقاومت ثابت با دقت بالا و پیکربندی صنعتی از نوع SMD. این قطعه در پکیج با توان و ولتاژ بالای 1206 ارائه می‌شود که ترکیبی برجسته از دقت، استحکام فیزیکی و حاشیه عملکرد ایمن گسترده را برای کاربردهای حساس و پرتنش فراهم می‌کند. مقاومت 20 کیلواهم یک مقدار کلیدی و پرکاربرد در محدوده ده‌ها کیلواهم است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 20 کیلواهم (kΩ) یا 20,000 اهم (Ω)

• تحمل (دقت): ±1%

• توان نامی (Rating): 250mW (0.25W)

• نوع بسته‌بندی: 1206 (3216 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 20kΩ

• حداکثر توان قابل تحمل: 250mW

• حداکثر ولتاژ کاری DC: 200VDC

• تحمل (تلورانس): ±1%

• ضریب دمایی (TCR): ±100 ppm/°C (محدوده: -100 تا +100 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• تقسیم‌کننده ولتاژ دقیق برای ولتاژهای بالا: در مدارهای نمونه‌برداری (Voltage Sensing) و نظارت (Monitoring) برای منابع تغذیه سوئیچینگ، درایورهای موتور یا هر مدار صنعتی با ولتاژ باس بالا (مانند 48V، 110V، 400VDC).

• مقاومت فیدبک در منابع تغذیه خطی و سوئیچینگ: برای تنظیم دقیق ولتاژ خروجی، به ویژه در کاربردهایی که پایداری و دقت طولانی‌مدت مورد نیاز است.

• مقاومت‌های ورودی/فیدبک در تقویت‌کننده‌های عملیاتی دقیق: در مدارهای ابزار دقیق، تقویت سیگنال سنسور و مدارهای شرط‌سازی سیگنال (Signal Conditioning) که به نسبت‌های مقاومتی دقیق نیاز دارند.

• مقاومت Pull-up با قابلیت اطمینان بالا: برای محیط‌های صنعتی پرنویز یا کاربردهایی که اتصالات ممکن است در معرض اختلالات گذرا (Transients) باشند.

• مدارهای زمان‌بندی RC با ثابت زمانی پایدار: در تایمرهای دقیق یا مدارهای فیلتری که نویز حرارتی و انحراف ناشی از توان باید حداقل باشد.

• کاربرد در سیستم‌های باتری، کنتورهای انرژی، اینورترها و تجهیزات آزمایشگاهی.

✅ مزایا:

• ولتاژ کاری بسیار بالا (200VDC): ایمنی و قابلیت اطمینان برتر برای کار در نزدیکی یا با ولتاژهای خطرناک. این یک ویژگی تعیین‌کننده نسبت به پکیج‌های کوچکتر است.

• توان نامی عالی (250mW): حاشیه ایمنی حرارتی بسیار گسترده برای این مقدار مقاومت. این قطعه در کاربرد نامی خود سرد کار می‌کند که منجر به افزایش عمر و پایداری مقدار مقاومت می‌شود.

• دقت و پایداری (1% / ±100 ppm/°C): مشخصاتی که برای طراحی‌های حرفه‌ای و صنعتی که تکرارپذیری و عملکرد تحت شرایط مختلف الزامی است، مناسب می‌باشد.

• پکیج 1206 با استحکام بالا: مقاومت مکانیکی عالی در برابر لرزش، شوک و تنش‌های حرارتی چرخه‌ای. همچنین برای نمونه‌سازی و تعمیرات دستی بسیار مناسب است.

• مقدار مقاومت بهینه: 20kΩ یک مقدار ایده‌آل برای ایجاد نسبت‌های تقسیم رایج (مانند 1:1، 1:4 یا 1:5 با مقاومت‌های 5kΩ یا 100kΩ) است.

🎯 جمع‌بندی:
این مقاومت 20 کیلواهم در پکیج 1206 با دقت 1%، نماد یک رویکرد طراحی محافظه‌کارانه، مطمئن و صنعتی است. این قطعه برای شرایطی ساخته شده است که قابلیت اطمینان، ایمنی و پایداری طولانی‌مدت بر بهینه‌سازی فضای برد ارجحیت دارد.

این مقاومت برای منابع تغذیه صنعتی، سیستم‌های کنترل فرآیند، تجهیزات مخابراتی، سخت‌افزار خودرو و هر پروژه‌ای که ممکن است در معرض ولتاژهای بالا، نوسانات دمایی شدید یا محیط‌های فیزیکی خشن قرار گیرد، انتخابی ایده‌آل و حرفه‌ای است. استفاده از آن یک سرمایه‌گذاری کوچک برای دستیابی به آرامش خاطر بزرگ در طراحی است.
