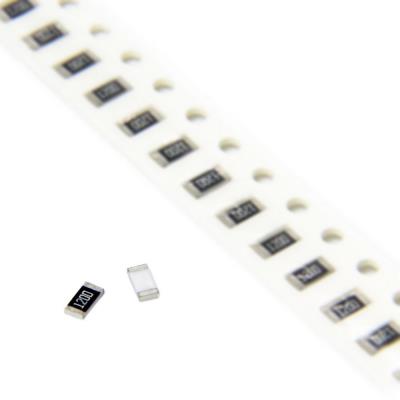

RESISTOR 120OHMS 1206 1% SMD

یک مقاومت ثابت (فیلم ضخیم) با دقت بالا و مقدار متوسط (120 اهم) است که توسط Anhui Vico Technologies Co تولید شده است. این قطعه در پکیج سطح‌نشین استاندارد صنعتی 1206 ارائه می‌شود و برای کاربردهای عمومی و نیمه‌حساس در مدارهای الکترونیکی که به دقت و پایداری بهتر از حد معمول نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• مقاومت اسمی: 120 Ω (اهم)

• تلرانس (دقت): ±1%

• توان نامی: 250 mW (میلی‌وات)

• ولتاژ کاری DC حداکثر: 200 V

• کاربرد: عمومی (General Application)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 120 Ω

• تلرانس: ±1%

• توان نامی در دمای 70°C: 250 mW

• حداکثر ولتاژ مجاز DC: 200 V

• ضریب دمایی (TCR): -100 ppm/°C (حداقل)

• دامنه دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• تطبیق امپدانس و ترمینیشن (Termination): در خطوط انتقال سیگنال (مانند USB، اترنت) و مسیرهای فرکانس بالا برای جلوگیری از انعکاس سیگنال.

• مقاومت‌های فیدبک دقیق (Precision Feedback Resistors): در تقویت‌کننده‌های عملیاتی (Op-Amp)، تنظیم‌کننده‌های ولتاژ و مدارهای ابزار دقیق برای تعیین بهره یا سطح ولتاژ با دقت.

• مقاومت‌های نمونه‌برداری جریان (Current Sense Resistors): در مدارهای اندازه‌گیری و محدود‌کننده جریان با دقت متوسط (به‌ویژه برای جریان‌های تا حدود 45mA در توان کامل).

• تقسیم‌کننده ولتاژ دقیق (Precision Voltage Dividers): در سنسورها، مدارهای نظارت بر ولتاژ (Monitoring) و مراجع ولتاژ.

• مدارهای فیلتر: در ترکیب با خازن‌ها برای ایجاد فرکانس قطع دقیق در فیلترهای فعال یا غیرفعال.

• مقاومت pull-up/pull-down با دقت: در رابط‌های دیجیتال حساس به سطح ولتاژ دقیق.

• کاربردهای عمومی پیشرفته که دقت بهتر از 5% مورد نیاز است.

✅ مزایا و ویژگی‌ها:

• دقت بالا (1%): دقت قابل توجهی را برای طراحی‌های نیمه‌حساس و حرفه‌ای فراهم می‌کند و از پراکندگی مقادیر در تولید انبوه می‌کاهد.

• پکیج 1206: اندازه متداول و مناسب برای نصب ماشینی، با قابلیت اتلاف حرارت مناسب و فضای کافی برای مارک‌گذاری.

• توان 250mW: توان نامی استاندارد و کافی برای اکثر کاربردهای سیگنال و توان پایین.

• مقدار مقاومت متداول (120Ω): یک مقدار استاندارد و پرکاربرد در الکترونیک برای تطبیق امپدانس (مانند خطوط سریال) و مدارهای فیدبک.

• ولتاژ کاری بالا (200V): ایمنی و حاشیه کاری خوبی برای مدارهای با ولتاژهای معمول صنعتی و برق شهری (پس از کاهش) ایجاد می‌کند.

• ضریب دمایی نسبتاً خوب (-100 ppm/°C): پایداری دمایی به مراتب بهتر از مقاومت‌های با TCR منفی بالا (مثل -400 ppm/°C) دارد.

• دامنه دمای عملیاتی گسترده: پوشش دمایی استاندارد صنعتی.

🎯 جمع‌بندی:
این مقاومت 120 اهمی 1206 با دقت 1% یک قطعه با‌کیفیت و همه‌کاره برای طراحی‌های نیمه‌حساس و حرفه‌ای محسوب می‌شود. ترکیب دقت خوب (1%)، پایداری دمایی نسبتاً مناسب (TCR = -100 ppm/°C) و توان استاندارد، آن را به گزینه‌ای ایده‌آل برای مدارهای تطبیق امپدانس، فیدبک تقویت‌کننده‌ها، تقسیم ولتاژ دقیق و نمونه‌برداری جریان با دقت متوسط تبدیل کرده است. این مقاومت تعادل مناسبی بین هزینه و عملکرد برای اکثر کاربردهای صنعتی و مصرفی پیشرفته برقرار می‌کند.
