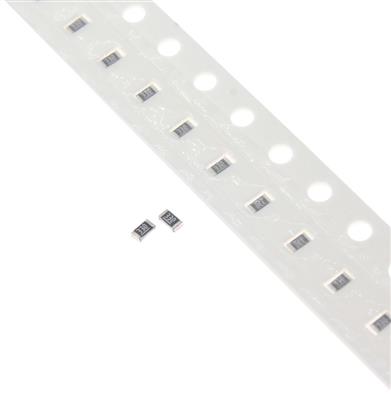

RESISTOR 33OHMS 0603 1% SMD

یک مقاومت ثابت با مقدار مقاومت پایین و دقت بالا از نوع SMD. این قطعه در پکیج فشرده 0603 ارائه می‌شود که آن را به انتخابی ایده‌آل برای کاربردهای دقیق در طراحی‌های مدرن و متراکم تبدیل می‌کند. مقاومت 33 اهم یک مقدار استاندارد و کلیدی در محدوده ده‌ها اهم است که نقش حیاتی در تطبیق امپدانس، محدودکردن جریان و مدارهای سنس جریان کم‌توان ایفا می‌کند.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 33 اهم (Ω)

• تحمل (دقت): ±1%

• توان نامی (Rating): 100mW (0.1W)

• نوع بسته‌بندی: 0603 (1608 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 33Ω

• حداکثر توان قابل تحمل: 100mW

• حداکثر ولتاژ کاری DC: 75VDC

• تحمل (تلورانس): ±1%

• ضریب دمایی (TCR): ±200 ppm/°C (محدوده: -200 تا +200 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت محدودکننده جریان (Current Limiting): برای LEDهای SMD کوچک، پایه‌های GPIO یا سایر بارهای کم‌جریان (زیر 55mA) جهت کنترل جریان و محافظت.

• مقاومت سنس جریان کم‌توان (Low-Power Current Sense): برای اندازه‌گیری جریان‌های بسیار پایین (در حد ده‌ها میلی‌آمپر) با افت ولتاژ قابل اندازه‌گیری اما کم.

• مقاومت Pull-up با امپدانس متوسط: برای خطوطی که نیاز به سرعت پاسخ سریع‌تر و درایو جریان بهتری نسبت به مقادیر کیلواهمی دارند.

• کاربرد در مدارهای فیلتر RC: به‌عنوان بخشی از فیلترهای پایین‌گذر یا بالاگذر با خازن‌های نانوفارادی برای فرکانس‌های قطع در محدوده ده‌ها تا صدها کیلوهرتز.

✅ مزایا:

• دقت بالا (1%) برای یک مقاومت پایین‌اهم: اطمینان از عملکرد دقیق در کاربردهای تطبیق امپدانس و سنس جریان.

• مقدار مقاومت پرکاربرد و استاندارد: 33Ω یک مقدار کلیدی در سری E24 و یک انتخاب صنعتی رایج برای تطبیق امپدانس است.

• پکیج بهینه 0603: اندازه ایده‌آل برای طراحی‌های فشرده و مدرن.

• ولتاژ کاری مناسب (75V): حاشیه ایمنی خوب برای اکثر کاربردهای سیگنال و تغذیه کم‌توان.

🎯 جمع‌بندی:
این مقاومت 33 اهم در پکیج 0603 با دقت 1%، یک قطعه همه‌کاره و حرفه‌ای برای کاربردهای سیگنال و کنترل دقیق است. نقطه قوت اصلی آن ارائه مقدار مقاومت پایین و دقیق در کوچکترین پکیج عملی است.

این مقاومت بهترین انتخاب برای تطبیق امپدانس خطوط ارتباطی دیجیتال، محدودکردن جریان مؤثر در مدارهای کم‌جریان و کاربردهای عمومی که به دقت بهتر از 5% نیاز دارند، می‌باشد. با این حال، TCR نسبتاً گسترده و محدودیت توان ذاتی آن، استفاده از آن را برای سنس جریان دقیق یا کاربردهای توان‌بالا منع می‌کند. برای آن کاربردها، مقاومت‌های سنس جریان اختصاصی با TCR پایین در پکیج‌های بزرگتر ضروری هستند.

این قطعه یک مؤلفه استاندارد و قابل اعتماد در جعبه ابزار هر طراح برای بهبود یکپارچگی سیگنال و کنترل دقیق جریان‌های پایین است.
