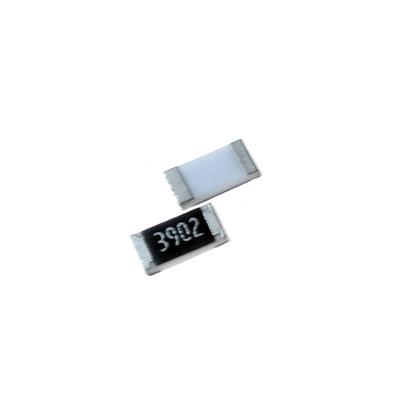

RESISTOR 39KOHMS 1206 1% SMD

یک مقاومت ثابت با دقت بالا و پیکربندی صنعتی-توان‌بالا از نوع SMD. این قطعه در پکیج 1206 ارائه می‌شود و ترکیبی قابل‌توجه از دقت، ولتاژ کاری بالا و استحکام فیزیکی را برای کاربردهای حساس در محیط‌های پرتنش فراهم می‌کند. مقاومت 39 کیلواهم یک مقدار استاندارد و پرکاربرد در سری E24 است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 39 کیلواهم (kΩ) یا 39,000 اهم (Ω)

• تحمل (دقت): ±1%

• توان نامی (Rating): 250mW (0.25W)

• نوع بسته‌بندی: 1206 (3216 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 39kΩ

• حداکثر توان قابل تحمل: 250mW

• حداکثر ولتاژ کاری DC: 200VDC

• تحمل (تلورانس): ±1%

• ضریب دمایی (TCR): ±200 ppm/°C (محدوده: -200 تا +200 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• تقسیم‌کننده ولتاژ دقیق با نسبت‌های خاص: به ویژه در مدارهای نمونه‌برداری ولتاژهای بالا در منابع تغذیه سوئیچینگ، درایورهای موتور و سیستم‌های صنعتی.

• مقاومت فیدبک در منابع تغذیه با ولتاژ خروجی بالا: برای تنظیم دقیق ولتاژ خروجی در مبدل‌های بوست، فلای‌بک یا SEPIC.

• مقاومت Pull-up با قابلیت اطمینان بالا در محیط‌های صنعتی: برای سنسورها و خطوط ارتباطی که در معرض نویز و اختلالات گذرای ولتاژ (Voltage Transients) هستند.

• مدارهای زمان‌بندی RC با ثابت زمانی طولانی و پایدار: در تایمرها، مدارهای تأخیر یا فیلترهای پایین‌گذر آنالوگ.

• مقاومت‌های بایاس و بار در مدارهای تقویت‌کننده با ولتاژ کوپل بالا.

• کاربرد در سیستم‌های کنترل روشنایی، اینورترهای خورشیدی، تجهیزات پزشکی و اتوماسیون صنعتی.

✅ مزایا:

• ولتاژ کاری بسیار بالا (200VDC): اصلی‌ترین مزیت. امکان استفاده ایمن و مستقیم در مدارهای ولتاژ متوسط تا بالا (Medium to High Voltage) را فراهم می‌کند که پکیج‌های کوچکتر (مانند 0603/0805) قابلیت آن را ندارند.

• توان نامی عالی (250mW): حاشیه ایمنی حرارتی بسیار گسترده برای این مقدار مقاومت. این مقاومت در شرایط کاری معمول بسیار سرد کار می‌کند که منجر به افزایش عمر و پایداری طولانی‌مدت می‌شود.

• دقت بالا (1%): ضروری برای طراحی‌های دقیق تقسیم ولتاژ و فیدبک که در آنها نسبت‌ها باید دقیقاً حفظ شوند.

• پکیج 1206 مستحکم: مقاومت مکانیکی و حرارتی عالی در برابر لرزش، شوک و چرخه‌های حرارتی. همچنین برای نمونه‌سازی و تعمیرات دستی بسیار مناسب است.

• مقدار مقاومت کلیدی: 39kΩ یک مقدار پرکاربرد برای ایجاد نسبت‌های تقسیم مانند ~1:10 (با 3.9kΩ) یا ~1:40 است.

🎯 جمع‌بندی:
این مقاومت 39 کیلواهم در پکیج 1206 با دقت 1%، یک قطعه صنعتی و قدرتمند برای کاربردهای ولتاژ بالا با نیاز به دقت خوب (نه عالی) است. این قطعه برای شرایطی طراحی شده که ولتاژ کاری، توان قابل تحمل و استحکام فیزیکی در اولویت قرار دارند و مقداری انحراف ناشی از دما قابل قبول است.

این مقاومت انتخاب ایده‌آلی برای بخش‌های ولتاژ بالا در منابع تغذیه سوئیچینگ، مدارهای درایو صنعتی، سیستم‌های کنترل و هر جایی که خطوط ولتاژ بالا نیاز به نمونه‌برداری، تقسیم یا Pull-up دارند، می‌باشد. اگرچه TCR آن برای کاربردهای ابزار دقیق ایده‌آل نیست، اما برای اکثر کاربردهای کنترلی و صنعتی کاملاً کافی و قابل اطمینان است. استفاده از آن نشان‌دهنده یک طراحی محافظه‌کارانه، ایمن و متمرکز بر قابلیت اطمینان است.
