ماژول رید رله

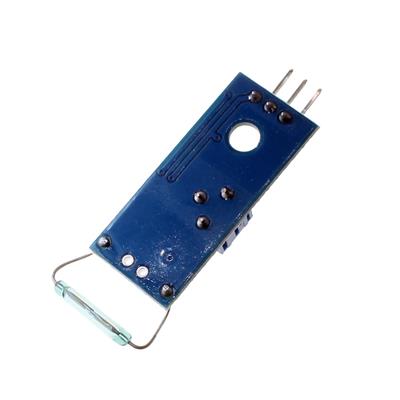

REED SWITCH SENSOR MODULE

یک ماژول ساده و غیرفعال برای تشخیص میدان مغناطیسی است که از یک سوئیچ رید (Reed Switch) به عنوان المان حسگر اصلی استفاده می‌کند. این ماژول معمولاً شامل مدارات اضافی برای سازگاری با میکروکنترلرها است.

🧩 مشخصات کلی:

• نوع: سنسور مجاورتی مغناطیسی (Magnetic Proximity Sensor)

• مکانیسم: مکانیکی-الکتریکی (بدون نیاز به منبع انرژی برای سنسور)

• خروجی: دیجیتال (سطح منطقی HIGH/LOW) + اغلب دارای LED نشانگر

• حالت عملکرد: Normally Open (NO) یا Normally Closed (NC)

⚙️ مشخصات فنی کلیدی:

• ولتاژ کاری ماژول: 3.3V تا 5V (سازگار با Arduino)

• جریان مصرف: کم (در حد چند میلی‌آمپر برای مدار جانبی)

• ولتاژ تحمل رید سوییچ: تا 100V DC

• جریان تحمل رید سوییچ: تا 0.5A

• فاصله فعال‌سازی: 10mm تا 20mm (بسته به قدرت آهنربا)

• سرعت پاسخ: بسیار سریع (در حد میلی‌ثانیه)

• طول عمر مکانیکی: بسیار بالا (ده‌ها میلیون بار عمل کردن)

💡 کاربردهای اصلی:

• سیستم‌های امنیتی و هشدار: تشخیص باز شدن درب و پنجره

• کنترل موقعیت: تشخیص باز یا بسته بودن درب کابینت،یخچال

• پروژه‌های رباتیک: تشخیص موقعیت بازوهای رباتیک

• شمارشگرها: شمارش عبور اجسام مغناطیسی (مانند چرخ دنده‌ها)

• وسایل برقی خانگی: تشخیص درب مایکروویو، لباسشویی

✅ مزایا:

• قیمت بسیار پایین

• مصرف انرژی بسیار کم (حتی می‌توان بدون برق ماژول، فقط از سوییچ استفاده کرد)

• سادگی مطلق در به کارگیری و درک مفهوم

• قابلیت اطمینان (فاقد قطعات مستهلک شونده)

• عمر طولانی

• ایزوله شدن کامل بین مدار کنترل و بخش حسگر

⚠️ محدودیت‌ها و ملاحظات:

• حساسیت جهت‌گیری: فقط به آهنرباهایی با قطبیت صحیح واکنش نشان می‌دهد.

• فاصله تشخیص کم: فقط در مجاورت بسیار نزدیک با آهنربا کار می‌کند.

• تأثیر میدان‌های مغناطیسی قوی: میدان‌های مغناطیسی خارجی قوی می‌توانند باعث عملکرد نادرست شوند.

• شوک و لرزش: ضربات فیزیکی بسیار شدید ممکن است به شیشه داخلی آسیب برساند.

⚡ نکات مهم راه‌اندازی و استفاده:

1. انتخاب آهنربا: از آهنربای دائمی قوی (مانند آهنربای نئودیمیوم) برای بهترین نتیجه استفاده کنید.

2. جهت‌گیری آهنربا: قطبهای آهنربا را آزمایش کنید تا جهت صحیح برای فعال کردن سوییچ پیدا شود.

3. نصب مکانیکی: سنسور و آهنربا را محکم و در راستای صحیح نصب کنید.

4. مقاومت pull-up/down: اگر از رید سوییچ به تنهایی استفاده می‌کنید، به مقاومت pull-up یا pull-down نیاز دارید.

5. دبیانouncing: در برخی کاربردهای حساس، ممکن است نیاز به افزودن مدار یا کد دبیانouncing (حذف نویز مکانیکی) داشته باشید.

🔍 مدل‌های مشابه و جایگزین:

• سنسور اثر هال (Hall Effect Sensor): حسگر حالت جامد با سرعت و دقت منبع تغذیه.

• سوئیچ‌های محدودیت مکانیکی (Mechanical Limit Switches): برای environments با میدان مغناطیسی قوی.

• سنسورهای مجاورتی القایی (Inductive Proximity Sensors): برای تشخیص فلزات بدون تماس.

🎯 جمع‌بندی:
ماژول REED SWITCH SENSOR یک راه‌حل فوق‌العاده ساده، ارزان و قابل اعتماد برای تشخیص حضور یا عدم حضور یک میدان مغناطیسی (و توسط extension، موقعیت یک جسم متصل به آهنربا) است. این ماژول برای کاربردهای کلیدزنی غیرحساس به سرعت و با فاصله کم، یک انتخاب ایده‌آل محسوب می‌شود. سادگی ذاتی آن باعث شده که برای مبتدیان الکترونیک نیز بسیار مناسب باشد، در عین حال که در سیستم‌های حرفه‌ای نیز به طور گسترده استفاده می‌شود
