برد ویموس

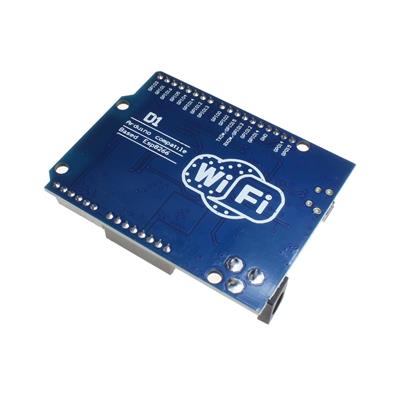

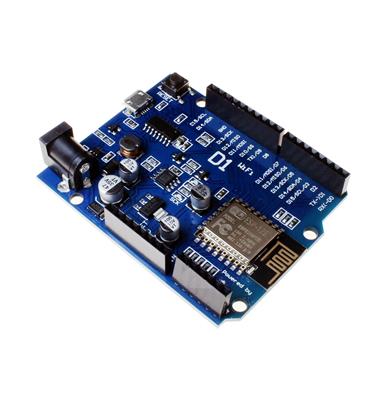

برد توسعه وای‌فای Wemos D1

برد Wemos D1 یک برد توسعه مبتنی بر چیپ ESP8266 است که برای پروژه‌های IoT و اتصال به وای‌فای طراحی شده است. این برد کاملاً با Arduino IDE سازگار است.

🧩 مشخصات کلی:

• پردازنده: ESP-8266EX

• فرکانس کاری: ۸۰ یا ۱۶۰ مگاهرتز

• حافظه فلش: ۴ مگابایت

• ولتاژ کاری: ۳٫۳ ولت

• ورودی آنالوگ: ۱ کانال (۱۰ بیت)

⚙️ مشخصات فنی کلیدی:

• ویژگی‌های وای‌فای:

  • استاندارد 802.11 b/g/n

  • پشتیبانی از WiFi Direct

  • حالت کلاینت و اکسس پوینت

• پین‌های دیجیتال: ۱۱ پین (همه با قابلیت PWM و interrupt)

• پین‌های آنالوگ: ۱ پین (ADC)

• رابط‌های ارتباطی:

  • ۱ UART

  • ۱ SPI

  • ۱ I2C

• ویژگی‌های خاص:

  • Deep Sleep Mode

  • رمزگذاری سخت‌افزاری

  • OTA Update

💡 کاربردهای اصلی:

• پروژه‌های اینترنت اشیاء (IoT)

• سیستم‌های خانه هوشمند

• ایستگاه‌های هواشناسی

• کنترل از راه دور

• مانیتورینگ و لاگینگ داده

✅ مزایا:

• قیمت بسیار مناسب

• مصرف انرژی کم

• اندازه کوچک

• جامعه کاربری بزرگ

• کتابخانه‌های فراوان

• برنامه‌نویسی با Arduino IDE

⚠️ محدودیت‌ها:

• تنها یک پین آنالوگ

• ولتاژ کاری ۳٫۳ ولت

• حافظه RAM محدود

• حساس به ESD

۳. اتپین‌ها:

• D0-GPIO16 - Wake from sleep

• D1-GPIO5 - SCL (I2C)

• D2-GPIO4 - SDA (I2C)

• D3-GPIO0 - Flash button

• D4-GPIO2 - Built-in LED

• D5-GPIO14 - SCK (SPI)

• D6-GPIO12 - MISO (SPI)

• D7-GPIO13 - MOSI (SPI)

• D8-GPIO15 - SS (SPI)

• A0 - Input analog

⚡ نکات مهم:

۱. منبع تغذیه:

• استفاده از منبع ۳٫۳ ولت پایدار

• اضافه کردن خازن ۱۰۰μF برای جلوگیری از reset ناگهانی

• حداکثر جریان خروجی از پین‌ها: ۱۲mA

۲. حفاظت:

• استفاده از مقاومت series برای پین‌های ورودی

• اضافه کردن دیود محافظ برای بارهای سلفی

• استفاده از level shifter برای ارتباط با دستگاه‌های ۵ ولتی

۳. بهینه‌سازی مصرف انرژی:

• استفاده از Deep Sleep

• غیرفعال کردن وای‌فای در مواقع غیرضروری

• کاهش فرکانس CPU

🔍 مدل‌های مشابه:

• Wemos D1 Mini: اندازه کوچک‌تر

• Wemos D1 R32: مبتنی بر ESP32

• NodeMCU: مشابه با پین‌های متفاوت

• ESP-12F: ماژول پایه

🎯 جمع‌بندی:

برد Wemos D1 یک انتخاب عالی برای شروع کار با IoT و پروژه‌های وای‌فای است. این برد با قیمت مناسب و عملکرد خوب، برای مبتدیان و حرفه‌ای‌ها recommended می‌باشد.

توصیه مهم: برای پروژه‌های حرفه‌ای با نیاز به پردازش بیشتر، recommended است از بردهای مبتنی بر ESP32 استفاده شود
