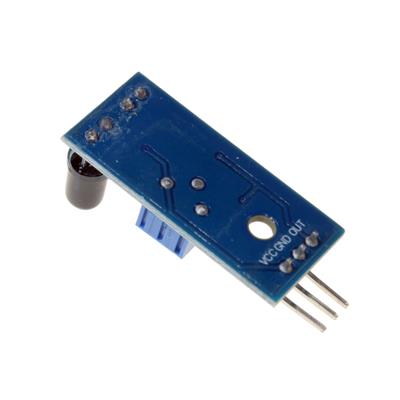

ماژول فرستنده و گیرنده مادون قرمز IR

نام کارخانه‌ای:

IR SENSOR MODULE

کشور سازنده:
چین
پکیج:
Module
بسته‌بندی:
Bulk - 1 عدد

روش‌های ارسال‌ متنوع سفارش خارج چت آنلاین پیش خرید هوشمندانه


IR SENSOR MODULE

یک ماژول سنسور مادون قرمز عمومی‌هدف است که معمولاً از یک فرستنده IR (IR LED) و یک گیرنده IR (فتودیود یا فتوترانزیستور) تشکیل شده است. این ماژول در دو نوع اصلی  (Reflective) و قطعشونده (Break-beam) موجود است.

🧩 مشخصات کلی:

  • نوع: سنسور مادون قرمز (Infrared Optical Sensor)

  • مد کاری: (Proximity) یا قطعشونده (Interruption)

  • خروجی: دیجیتال (سطح TTL) + آنالوگ (در برخی مدل‌ها)

  • هدف اصلی: تشخیص حضور، فاصله یا حرکت

⚙️ مشخصات فنی کلیدی:

  • ولتاژ کاری: 3.3V تا 5V DC

  • جریان مصرف: 5mA تا 20mA

  • طول موج: 850nm تا 950nm (مادون قرمز نزدیک)

  • فاصله تشخیص: 2cm تا 30cm (بسته به مدل و تنظیمات)

  • پاسخ فرکانسی: تا 100kHz (برای دریافت کدهای ریموت)

  • خروجی دیجیتال: دارای مقایسه‌گر با پتانسیومتر تنظیم حساسیت

💡 کاربردهای اصلی:

  • تشخیص حرکت در سیستم‌های امنیتی

  • شمارش اشیاء در خطوط تولید

  • ربات‌های تعقیب خط (Line Follower)

  • دریافت سیگنال‌های ریموت کنترل

  • تشخیص باز/بسته بودن درب

  • سیستم‌های ضد انحراف در وسایل نقلیه خودران

 مزایا:

  • قیمت بسیار پایین (معمولاً زیر ۰.۵ دلار)

  • مصرف انرژی کم

  • پاسخ سریع (میکروثانیه تا میلی‌ثانیه)

  • نصب و استفاده آسان

  • عدم نیاز به تماس فیزیکی

  • مقاوم در برابر interference الکترومغناطیسی

⚠️ محدودیت‌ها و ملاحظات:

  • حساس به نور محیط (نور خورشید و لامپ‌های رومیزی)

  • حساس به سطوح بازتابنده (انعکاس‌های ناخواسته)

  • فاصله تشخیص محدود

  • تأثیر رنگ سطوح بر عملکرد

  • نیاز به تنظیم حساسیت دستی

 نکات مهم راه‌اندازی:

  1. تنظیم حساسیت: پتانسیومتر روی ماژول را برای شرایط نوری محیط تنظیم کنید

  2. نور محیط: از نور مستقیم خورشید و منابع نور قوی دور نگه دارید

  3. تمیزکاری: lens سنسور را regularly تمیز نگه دارید

  4. مقاومت محدودکننده: برای محافظت از LED IR از مقاومت مناسب استفاده کنید

  5. فیلتر نوری: در محیط‌های پرنور از فیلتر IR استفاده کنید

🎛️ انواع اصلی:

  •  (Reflective):

    • فرستنده و گیرنده در یک سمت

    • تشخیص وجود جسم در مقابل سنسور

    • مثال: TCRT5000

  • قطعشونده (Break-beam):

    • فرستنده و گیرنده روبروی هم

    • تشخیص قطع شدن پرتو

    • دقت بالاتر، فاصله بیشتر

  • IR Receiver (برای ریموت):

    • فقط گیرنده

    • دریافت کدهای ریموت کنترل

    • مثال: VS1838B

🔍 مدل‌های مشابه و جایگزین:

  • TCRT5000: سنسور با خروجی آنالوگ/دیجیتال

  • FC-51: سنسور با تنظیم آسان

  • VS1838B: گیرنده IR برای ریموت کنترل

  • QRE1113: سنسور با خروجی دیجیتال

  • سنسورهای اولتراسونیک: برای فواصل

🎯 جمع‌بندی:
ماژول IR SENSOR یک انتخاب ایده‌آل برای کاربردهای عمومی تشخیص حضور و حرکت است. این ماژول با قیمت بسیار پایین، عملکرد قابل اعتماد و راه‌اندازی آسان، برای مبتدیان و پروژه‌های آموزشی مناسب می‌باشد. برای دستیابی به بهترین عملکرد، توجه به شرایط نوری محیط و تنظیم صحیح حساسیت ضروری است


مشخصات ماژول فرستنده و گیرنده مادون قرمز IR

ماژول فرستنده و گیرنده مادون قرمز IR از خانواده برد سنسور نوری می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند Non-Brand
  • پکیج Module
  • حداقل ولتاژ کاری 3.3 ولت
  • نوع IR Module Sensor
  • کارکرد IR Infrared Obstacle Avoidance Sensor Module


Features انتخاب ویژگی
Function IR Infrared Obstacle Avoidance Sensor Module
(Min) Operating Supply Voltage 3.3 V =
Type IR Module Sensor
Brand Non-Brand
Package Module
