MQ-5 MODULE

نام کارخانه‌ای:
MQ-5 MODULE
کشور سازنده:
چین
پکیج:
Module

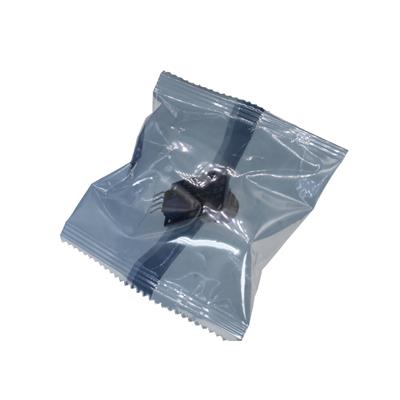

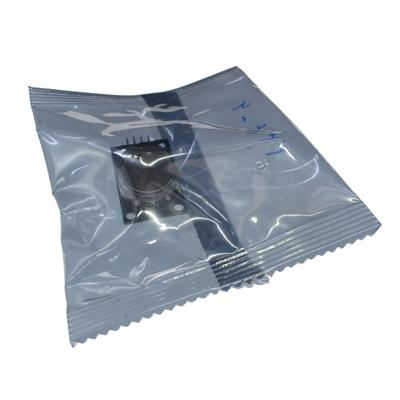

بسته‌بندی:
Bag - 1 عدد
عنوان گروه:
دیتاشیت:

روش‌های ارسال‌ متنوع سفارش خارج چت آنلاین پیش خرید هوشمندانه

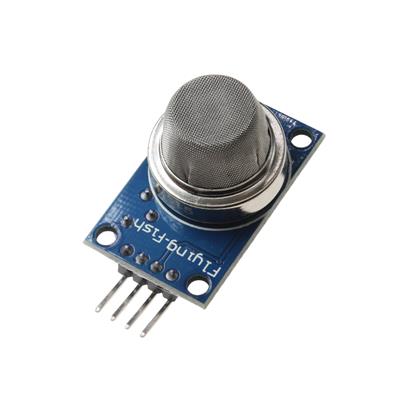

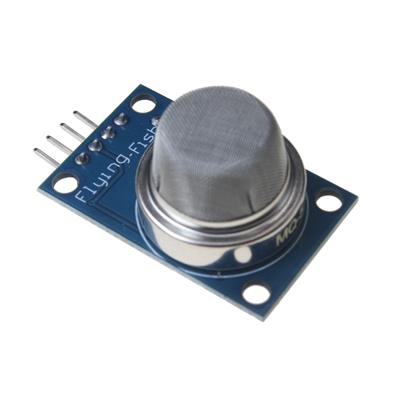

MQ-5 Gas Sensor Module

یک سنسور گاز نیمه‌هادی است که به طور خاص برای تشخیص گازهای قابل اشتعال بر پایه هیدروژن و کربن مانند گاز طبیعی (متان)، LPG و هیدروژن بهینه شده است. این ماژول هم دارای خروجی آنالوگ (برای خواندن غلظت) و هم خروجی دیجیتال (برای هشدار آستانه‌ای) است.


🧩 مشخصات کلی:

  • نوع: سنسور گاز نیمه‌هادی (Semiconductor Gas Sensor)

  • حسگر: MQ-5

  • خروجی: آنالوگ و دیجیتال

  • ولتاژ کاری: 5V DC

  • گرمایش داخلی: دارد


⚙️ مشخصات فنی کلیدی:

  • ولتاژ کاری: 5V ±0.1V

  • جریان مصرف: ~150mA (برای گرمایش سنسور)

  • گازهای قابل تشخیص:

    • LPG (گاز مایع) - حساسیت بالا

    • Natural Gas (متان) - حساسیت بالا

    • Hydrogen (H₂) - حساسیت بالا

    • Coal Gas

    • Alcohol

    • Smoke (دود)

  • غلظت تشخیص: 200 - 10000 ppm (بسته به نوع گاز)

  • حساسیت: قابل تنظیم با پتانسیومتر

  • زمان پیش‌گرمایش: 24-48 ساعت (برای پایداری کامل)

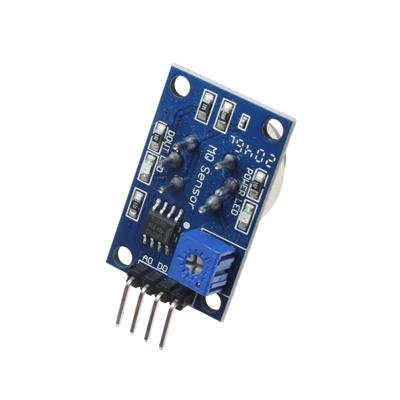

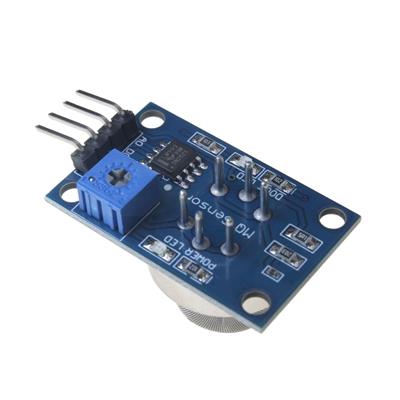

🔌 اتصالات ماژول:

  • VCC: 5V DC

  • GND: زمین

  • DO: خروجی دیجیتال

  • AO: خروجی آنالوگ


💡 کاربردهای اصلی:

  • تشخیص نشت گاز طبیعی (متان) در خانه‌ها

  • تشخیص نشت LPG در آشپزخانه و محیط‌های صنعتی

  • سیستم‌های هشدار نشت هیدروژن در آزمایشگاه‌ها

  • ایمنی خودروهای گازسوز (CNG)

  • پروژه‌های آموزشی و تحقیقاتی


✅ مزایا:

  • حساسیت بالا به گازهای مورد هدف

  • پاسخگویی سریع

  • طول عمر طولانی

  • هزینه پایین

  • راه‌اندازی آسان

  • قابلیت اطمینان مناسب


⚠️ ملاحظات و محدودیت‌ها:

  • حساسیت به تغییرات رطوبت و دما

  • واکنش متقابل (Cross-sensitivity) با برخی گازهای دیگر

  • نیاز به کالیبراسیون دوره‌ای

  • مصرف انرژی نسبتاً بالا (به دلیل المنت گرمایی)


🎯 نکات مهم راه‌اندازی:

  1. کالیبراسیون: در هوای تمیز انجام شود

  2. نصب: دور از جریان هوای مستقیم

  3. تعویض: هر 1-2 سال نیاز به تعویض دارد

  4. آستانه تنظیم: با توجه به گاز هدف تنظیم شود


🌡️ تأثیر دما و رطوبت:

  • دمای بهینه: 20°C - 30°C

  • رطوبت بهینه: 40% - 70% RH

  • اثر دما: حساسیت با افزایش دما کاهش می‌یابد

  • اثر رطوبت: رطوبت بالا باعث کاهش حساسیت می‌شود


🎯 جمع‌بندی نهایی:

ماژول MQ-5 یک سنسور مقرون‌به‌صرفه و مؤثر برای تشخیص گازهای قابل اشتعال به ویژه LPG و متان است. با وجود محدودیت‌هایی مانند حساسیت به شرایط محیطی، همچنان برای کاربردهای عمومی هشدار نشت گاز گزینه مناسبی است. برای کاربردهای حساس و دقیق، توصیه می شود از سنسورهای تخصصی‌تر استفاده شود.


مشخصات MQ-5 MODULE

MQ-5 MODULE از خانواده سنسور گاز می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند Non-Brand
  • پکیج Module
  • نوع سنسور GAS Sensors
  • نوع نصب روی برد Through Hole
  • حداقل دمای عملیاتی -10 درجه سانتیگراد
  • حداقل ولتاژ کاری 5 ولت
  • حداکثر دمای عملیاتی +50 درجه سانتیگراد


Features انتخاب ویژگی
Sensor Type GAS Sensors
(Min) Operating Supply Voltage 5 V =
Mounting Style Through Hole
Minimum Operating Temperature -10 °C =
Maximum Operating Temperature +50 °C =
Brand Non-Brand
Package Module
