NRF24L01+PA+LNA

نام کارخانه‌ای:
NRF24L01+PA+LNA
کشور سازنده:
چین
پکیج:
Module

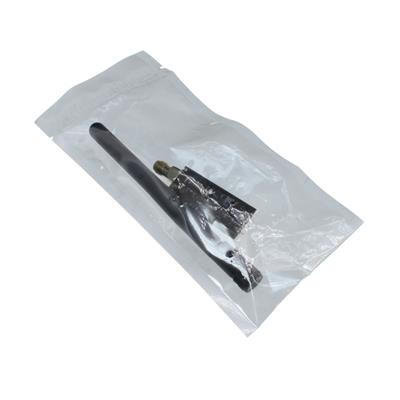

بسته‌بندی:
Bulk - 50 عدد
عنوان گروه:
روش‌های ارسال‌ متنوع سفارش خارج چت آنلاین پیش خرید هوشمندانه

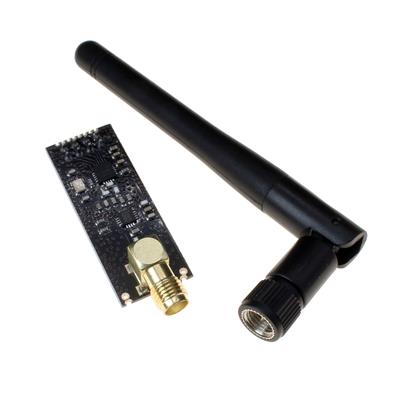

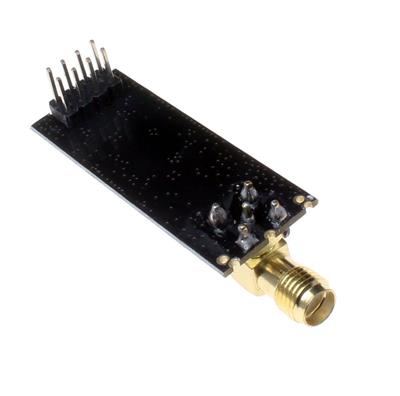

NRF24L01+PA+LNA WIRELESS MODULE

یک ماژول ترانسسیور بی‌سیم 2.4GHz پرتوان است که با اضافه کردن تقویت کننده توان (PA) و تقویت کننده کم‌نویز (LNA) به نسخه پایه NRF24L01، برد ارتباطی را به طور چشمگیری افزایش می‌دهد.

🧩 مشخصات کلی:

  • نوع: ترانسسیور بی‌سیم پرتوان 2.4GHz

  • فناوری: RF + PA (تقویت کننده توان) + LNA (تقویت کننده کم‌نویز)

  • خروجی: دیجیتال (SPI Interface)

  • هدف اصلی: ارتباط بی‌سیم بردطولان با مصرف بهینه

⚙️ مشخصات فنی کلیدی:

  • ولتاژ کاری: 3.3V (حساس به ولتاژهای بالاتر!)

  • فرکانس کاری: 2.4GHz ISM Band (2400MHz - 2525MHz)

  • توان خروجی: تا +20dBm (100mW) - قابل تنظیم

  • حساسیت گیرنده: -116dBm (با LNA)

  • برد مؤثر:

    • فضای باز: تا 1100 متر (خط دید)

    • فضای داخلی: 50-100 متر (با موانع)

  • نرخ داده: 250kbps, 1Mbps, 2Mbps

  • مصرف جریان:

    • حالت ارسال: ~120mA (در حداکثر توان)

    • حالت دریافت: ~45mA

    • حالت خواب: ~26μA

💡 کاربردهای اصلی:

  • سیستم‌های تلهمتری بردطولان

  • کنترل از راه دور هواپیماهای مدل و پهپادها

  • شبکه‌های سنسور بی‌سیم (WSN)

  • سیستم‌های نظارت و مانیتورینگ صنعتی

  • پروژه‌های خانه هوشمند

✅ مزایا:

  • برد بسیار طولانی نسبت به نسخه معمولی

  • حساسیت گیرنده عالی با LNA

  • مصرف انرژی بهینه در حالت‌های کم‌مصرف

  • پشتیبانی از 6 کانال داده همزمان

  • هزینه نسبتاً پایین برای عملکرد ارائه شده

  • نویز کم در دریافت سیگنال

⚠️ محدودیت‌ها و ملاحظات:

  • ولتاژ کاری حساس: فقط 3.3V - آسیب‌پذیر در برابر 5V

  • مصرف جریان بالا: در حالت حداکثر توان

  • تداخل فرکانسی: با Wi-Fi و Bluetooth

  • نیاز به آنتن خارجی: برای عملکرد بهینه

  • پیچیدگی برنامه‌نویسی: نسبت به ماژول‌های ساده‌تر

🔍 مدل‌های مشابه و جایگزین:

  • NRF24L01 معمولی: برد کوتاه‌تر (50-100 متر)

  • LoRa Modules: بردتر با نرخ داده پایین‌تر

  • HC-12: ماژول سریال 433MHz با برد طولانی

  • XBee Modules: راه‌حل حرفه‌ای‌تر با هزینه بالاتر

🎯 جمع‌بندی:
ماژول NRF24L01+PA+LNA یک انتخاب عالی برای پروژه‌های بی‌سیم با نیاز به برد طولانی و مصرف بهینه انرژی است. این ماژول با ترکیب تراشه پایه NRF24L01 با تقویت‌کننده‌های RF، عملکردی مشابه ماژول‌های گران‌قیمت با کسری از هزینه ارائه می‌دهد. موفقیت در استفاده از این ماژول به تغذیه پایدار 3.3V و تنظیمات بهینه RF بستگی دارد


مشخصات NRF24L01+PA+LNA

NRF24L01+PA+LNA از خانواده ماژول RF می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند Non-Brand
  • پکیج Module
  • حداقل ولتاژ کاری 1.9 ولت
  • انواع رابطها SPI
  • نوع RF Transceiver Module
  • حداقل فرکانس 2.4 گیگا هرتز
  • حداکثر فرکانس 2.483 گیگا هرتز


Features انتخاب ویژگی
Minimum Frequency 2.4 GHz ≤ = ≥
Maximum Frequency 2.483 GHz ≤ = ≥
(Min) Operating Supply Voltage 1.9 V ≤ = ≥
Interface Type SPI
Type RF Transceiver Module
Brand Non-Brand
Package Module
