ماژول کاهنده ولتاژ 4.5 تا 28 ولت به 5 ولت 3 آمپر

نام کارخانه‌ای:

MP1584 MODULE WITHOUT POT

کشور سازنده:
چین
پکیج:
Module
بسته‌بندی:

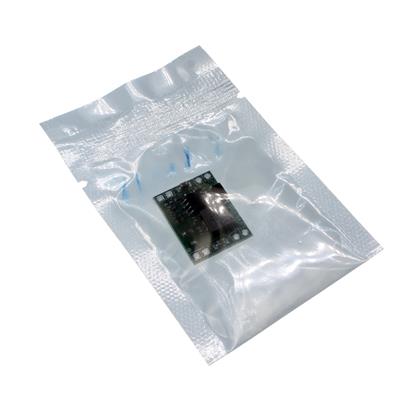

Bulk - 1 عدد
روش‌های ارسال‌ متنوع سفارش خارج چت آنلاین پیش خرید هوشمندانه

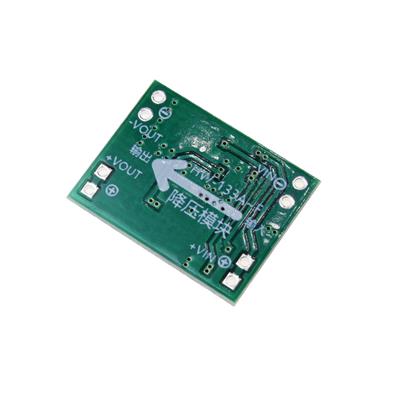

ماژول مبدل DC-DC MP1584 (بدون پتانسیومتر)

ماژول MP1584 یک مبدل DC-DC step-down (کاهنده) با کارایی بالا است که در نسخه‌های بدون پتانسیومتر، ولتاژ خروجی آن معمولاً ثابت و از پیش تنظیم شده است. این ماژول برای تبدیل ولتاژهای بالا به ولتاژهای پایین‌تر با راندمان بالا استفاده می‌شود.

🧩 مشخصات کلی:

  • نوع: مبدل DC-DC کاهنده (Buck Converter)

  • ولتاژ ورودی: ۴٫۵ تا ۲۸ ولت

  • ولتاژ خروجی: ثابت (معمولاً ۳٫۳V، ۵V یا ۱۲V)

  • جریان خروجی: تا ۳A (با هیت‌سینک)

  • راندمان: تا ۹۵٪

  • فرکانس سوئیچینگ: ۱٫۵ مگاهرتز

⚙️ مشخصات فنی کلیدی:

  • پین‌های اصلی:

    • IN+: ورودی مثبت

    • IN-: ورودی منفی

    • OUT+: خروجی مثبت

    • OUT-: خروجی منفی

    • EN: Enable (فعال/غیرفعال کردن)

  • ویژگی‌های مهم:

    • حفاظت اضافه‌جریان (Over-Current Protection)

    • حفاظت اضافه‌دما (Thermal Shutdown)

    • soft-start داخلی

    • نیاز به قطعات خارجی کم

💡 کاربردهای اصلی:

  • تغذیه آردوینو و میکروکنترلرها

  • تبدیل ولتاژ باتری به ولتاژ پایین‌تر

  • منبع تغذیه پروژه‌های رباتیک

  • سیستم‌های خورشیدی

  • کاهش ولتاژ خودرویی (۱۲V به ۵V)

✅ مزایا:

  • راندمان بسیار بالا

  • قیمت مناسب

  • اندازه کوچک

  • جریان خروجی بالا

  • نویز الکتریکی کم

⚠️ محدودیت‌ها:

  • ولتاژ خروجی ثابت (غیرقابل تنظیم)

  • نیاز به هیت‌سینک در جریان‌های بالا

  • حساسیت به اتصال کوتاه

⚡ نکات ایمنی:

۱. حفاظت در برابر اتصال کوتاه:

  • استفاده از فیوز در ورودی

  • اضافه کردن دیود شاتکی در خروجی

  • محدود کردن جریان ورودی

۲. مدیریت حرارت:

  • نصب هیت‌سینک مناسب

  • ایجاد تهویه کافی

  • جلوگیری از overload طولانی‌مدت

۳. فیلتر کردن نویز:

  • اضافه کردن خازن سرامیکی ۱۰۰nF موازی با خروجی

  • استفاده از فیلتر LC برای کاربردهای حساس

🔍 انواع ماژول‌های مشابه:

  • LM2596: مبدل قابل تنظیم با پتانسیومتر

  • XL4015: مبدل ۵A

  • TPS5430: مبدل صنعتی با دقت بالا

  • MT3608: مبدل افزاینده (Boost)

🎯 جمع‌بندی:

ماژول MP1584 بدون پتانسیومتر یک انتخاب عالی برای کاربردهای نیازمند منبع تغذیه ثابت و با راندمان بالا است. این ماژول برای پروژه‌های با مصرف انرژی نسبتاً بالا recommended می‌باشد.

هشدار مهم:

  • قبل از استفاده، ولتاژ خروجی را بررسی کنید

  • از اتصال کوتاه جلوگیری کنید

  • در جریان‌های بالا حتماً از هیت‌سینک استفاده کنید


مشخصات ماژول کاهنده ولتاژ 4.5 تا 28 ولت به 5 ولت 3 آمپر

ماژول کاهنده ولتاژ 4.5 تا 28 ولت به 5 ولت 3 آمپر از خانواده ماژول پاور می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند Non-Brand
  • پکیج Module
  • حداقل ولتاژ ورودی 4.5 ولت
  • ولتاژ خروجی 20 ولت
  • کارکرد DC-DC Module
  • نوع Step Down Converter


Features انتخاب ویژگی
Output Voltage 20 V ≤ = ≥
Function DC-DC Module
Input Voltage MIN 4.5 V ≤ = ≥
Type Step Down Converter
Brand Non-Brand
Package Module
