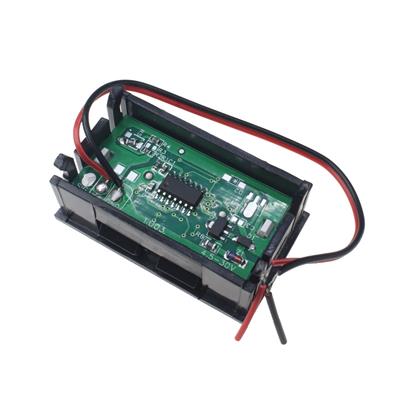

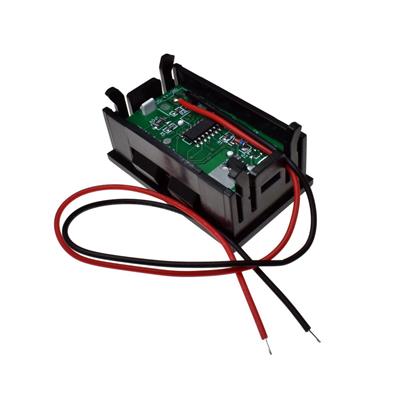

ماژول ولت متر dc روپنلی 5 تا 30 ولت

DC DIGITAL VOLTMETER 5V-30V

یک دستگاه اندازه‌گیری ولتاژ DC دیجیتال است که برای نمایش ولتاژ در محدوده ۵ تا ۳۰ ولت طراحی شده است. این ماژول معمولاً به صورت یک واحد کامل با نمایشگر و مدار اندازه‌گیری ارائه می‌شود.

🧩 مشخصات کلی:

• نوع: ولت‌متر دیجیتال DC

• محدوده اندازه‌گیری: 5V تا 30V DC

• نمایشگر: LCD دیجیتال 3 رقم (0.28" یا 0.36")

• رنگ نمایش: معمولاً آبی یا قرمز

• هدف اصلی: مانیتورینگ ولتاژ در سیستم‌های DC

⚙️ مشخصات فنی کلیدی:

• دقت اندازه‌گیری: ±1% ±1 digit

• رزولوشن: 0.01V (10mV)

• سرعت نمونه‌برداری: ~500ms/بار

• ولتاژ تغذیه: 4.5V تا 30V (معمولاً از همان ولتاژ تحت اندازه‌گیری تغذیه می‌شود)

• جریان مصرف: <5mA

• اتصال: 3 سیم (VCC, GND, Signal)

💡 کاربردهای اصلی:

• مانیتورینگ ولتاژ باتری در سیستم‌های خورشیدی

• کنترل ولتاژ منبع تغذیه آزمایشگاهی

• سیستم‌های خودرویی (مانیتورینگ باتری ماشین)

• پروژه‌های رباتیک (کنترل ولتاژ باتری)

• ایستگاه‌های شارژ باتری

✅ مزایا:

• قیمت بسیار پایین

• نصب و راه‌اندازی آسان

• مصرف انرژی بسیار کم

• خوانایی عالی با نمایشگر بزرگ

• عدم نیاز به منبع تغذیه جداگانه

• قابلیت نصب در پنل (Panel Mount)

⚠️ محدودیت‌ها و ملاحظات:

• محدودیت ولتاژ ورودی (حداکثر 30V)

• عدم ایزولاسیون بین ورودی و تغذیه

• حساسیت به نویز در سیم‌کشی طولانی

• دمای کاری محدود (معمولاً -10°C تا +65°C)

⚡ نکات مهم نصب و راه‌اندازی:

1. اتصال صحیح:

   • قرمز: به ولتاژ مثبت تحت اندازه‌گیری

   • مشکی: به زمین (GND) مدار

   • زرد: به ولتاژ مثبت تحت اندازه‌گیری (گاهی optional)

2. محافظت در برابر ولتاژ بالا: هرگز ولتاژ بالاتر از 30V اعمال نکنید

3. فیلتراسیون نویز: در صورت نیاز، از خازن 100nF موازی با ورودی استفاده کنید

4. کالیبراسیون: برخی مدل‌ها دارای پتانسیومتر تنظیم دقت هستند

5. نصب مکانیکی: از پیچ یا چسب مناسب برای نصب استفاده کنید

🎨 ویژگی‌های خاص:

• نمایشگر LED: قابلیت خواندن در تاریکی

• سایز جمع و جور: ابعاد معمولاً ~30mm x 20mm

• سوراخ نصب: برای mounting روی پنل

• مقاوم در برابر لرزش: مناسب برای کاربردهای متحرک

🔍 مدل‌های مشابه و جایگزین:

• ولت‌متر 0V-100V: محدوده اندازه‌گیری وسیع‌تر

• ولت‌متر ایزوله: با ایزولاسیون نوری

• مالتی‌متر دیجیتال: برای اندازه‌گیری‌های چندگانه

🎯 جمع‌بندی:
ماژول DC DIGITAL VOLTMETER 5V-30V یک راه‌حل ساده، ارزان و موثر برای مانیتورینگ ولتاژ در پروژه‌های الکترونیکی است. این ماژول با دقت قابل قبول و مصرف انرژی بسیار پایین، برای کاربردهای عمومی و صنعتی مناسب می‌باشد. توجه به محدوده ولتاژ مجاز و اتصال صحیح سیم‌ها، کلید دستیابی به اندازه‌گیری‌های دقیق و پایدار است
