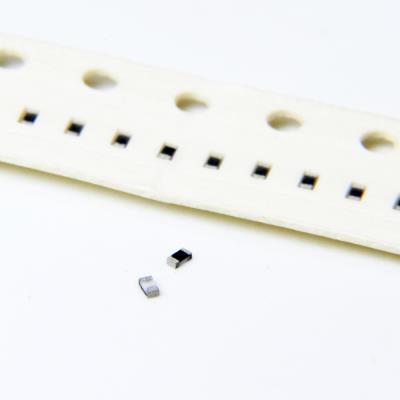

RESISTOR 47KOHMS 0402 5% SMD

یک مقاومت ثابت فوق‌فشرده از نوع SMD. این قطعه در کوچک‌ترین پکیج عملی برای تولید انبوه (0402) ارائه می‌شود و انتخابی اجباری برای طراحی‌های با حداکثر تراکم و کوچک‌ترین ابعاد فیزیکی است. مقاومت 47 کیلواهم یک مقدار کلیدی و پرتکرار در طراحی‌های الکترونیکی مدرن است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 47 کیلواهم (kΩ) یا 47,000 اهم (Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 62.5mW (0.0625W)

• نوع بسته‌بندی: 0402 (1005 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 47kΩ

• حداکثر توان قابل تحمل: 62.5mW

• حداکثر ولتاژ کاری DC: 50VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): ±100 ppm/°C (محدوده: -100 تا +100 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی (در طراحی‌های فوق‌فشرده):

• مقاومت Pull-up استاندارد در فشرده‌ترین فضاها: برای خطوط I2C، اینتراپت‌ها و GPIOها در میکروکنترلرها و SoCهای پیشرفته که در بسته‌های BGA یا با فاصله پایه‌های بسیار کم (Fine-pitch) قرار دارند.

• تقسیم‌کننده ولتاژ در ماژول‌های مینیاتوری: در مدارهای نظارت بر باتری، تنظیم کننده‌های ولتاژ و رابط‌های سطح سیگنال در دستگاه‌های پوشیدنی و کامپکت.

• مقاومت‌های فیدبک یا بار در مدارهای آنالوگ فرکانس بالا (RF): در جایی که اندازه کوچک برای کاهش اثرات پارازیتی (خازن و اندوکتانس) حیاتی است.

• کاربردهای عمومی دیجیتال در محصولات مصرفی نسل جدید: مانند گوشی‌های هوشمند، تبلت‌ها، هدفون‌های TWS و دوربین‌های کوچک.

• طراحی‌های High-Density Interconnect (HDI): در لایه‌های داخلی بردهای چندلایه با تراکم بسیار بالا.

✅ مزایا:

• کوچک‌ترین اندازه عملی (0402): حداکثر صرفه‌جویی در فضای ارزشمند برد مدار چاپی (PCB Real Estate). امکان چیدمان هزاران قطعه در سطحی کوچک را فراهم می‌کند.

• مقدار مقاومت حیاتی و همه‌کاره: 47kΩ شاید پراستفاده‌ترین مقدار مقاومت Pull-up در دنیای الکترونیک دیجیتال باشد. نقطه‌ای ایده‌آل بین مصرف جریان و مصونیت در برابر نویز.

• TCR مناسب (±100 ppm/°C): با توجه به اندازه، پایداری دمایی خوبی ارائه می‌دهد.

• بهینه برای فرکانس‌های بالا: اندازه کوچک، اندوکتانس سری (ESL) و خازن پراکندگی (EPC) کمتری نسبت به پکیج‌های بزرگتر ایجاد می‌کند.

🎯 جمع‌بندی:
این مقاومت 47 کیلواهم در پکیج 0402 با دقت 5%، نماد طراحی الکترونیک پیشرفته و مینیاتوری‌سازی افراطی است. این قطعه نه یک انتخاب، که یک ضرورت در دنیای محصولات مصرفی فوق‌کامپکت امروزی است.

این یک قطعه برای محیط‌های صنعتی، آزمایشگاهی یا پروژه‌های هobbist نیست. کاربرد آن کاملاً تخصصی و محدود به کارخانه‌های مجهز به خطوط مونتاژ تمام اتوماتیک و طراحی‌های مهندسی‌شده بسیار دقیق است. انتخاب آن تنها زمانی توجیه دارد که هر میکرومتر مربع از برد مدار چاپی حساب شود. در خارج از این حیطه، استفاده از پکیج‌های بزرگتر مانند 0603 یا حداقل 0402 (اگر فضای بسیار محدود است) انتخاب‌های به مراتب مطمئن‌تر، قابل تعمیرتر و کاربرپسندتری هستند. این مقاومت، اوج فشردگی در خدمت عملکرد اصلی است.
