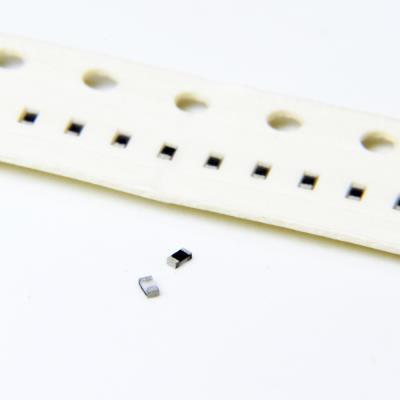

RESISTOR 68KOHMS 0402 5% SMD

یک مقاومت ثابت فوق‌فشرده با مقدار مقاومت بالا و ولتاژ کاری قابل توجه از نوع SMD. این قطعه در پکیج مینیاتوری 0402 ارائه می‌شود که یک پارادوکس مهندسی جالب را نشان می‌دهد: ترکیب اندازه فوق‌العاده کوچک با یک مشخصه ولتاژ بالا که معمولاً مختص پکیج‌های بزرگتر است. مقاومت 68 کیلواهم یک مقدار استاندارد و پرکاربرد در محدوده ده‌ها کیلواهم است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 68 کیلواهم (kΩ) یا 68,000 اهم (Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 62.5mW (0.0625W)

• نوع بسته‌بندی: 0402 (1005 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 68kΩ

• حداکثر توان قابل تحمل: 62.5mW

• حداکثر ولتاژ کاری : 100VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): ±100 ppm/°C (محدوده: -100 تا +100 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

• پکیج / سایز: 0402 (1.0mm x 0.5mm)

💡 کاربردهای اصلی (در طراحی‌های با تراکم حداکثری ولی با نیاز ولتاژی):

• تقسیم‌کننده ولتاژ در مدارهای مینیاتوری با ولتاژهای متوسط: برای نمونه‌برداری از ولتاژهای 24V، 48V یا حتی بالاتر در سیستم‌های کامپکت (مانند درایورهای پاور LED، سیستم‌های باتری کوچک) و کاهش آن به محدوده ایمن برای ADCهای کم‌ولتاژ.

• مقاومت Pull-up با قابلیت تحمل Spike ولتاژ: در محیط‌های صنعتی فشرده یا محصولات پوشیدنی که ممکن است در معرض ولتاژهای گذرا (Transients) باشند، اما فضای کافی برای پکیج‌های بزرگ‌تر وجود ندارد.

• مقاومت‌های فیدبک یا بار در مدارهای آنالوگ ولتاژ بالا ولی فشرده: در طراحی‌های تخصصی که به ولتاژ کاری بالا نیاز است اما محدودیت ابعاد، استفاده از پکیج‌های 0603 به بالا را غیرممکن می‌کند.

• کاربرد در بلوک‌های High-Impedance Node در طراحی‌های سیگنال مختلط (Mixed-Signal) فشرده.

✅ مزایا:

• ولتاژ کاری بالا در یک پکیج فوق‌کوچک (100VDC): مزیت متمایزکننده اصلی. این مشخصه، کاربردهای منحصربه‌فردی را برای این مقاومت در طراحی‌های فوق‌فشرده امکان‌پذیر می‌سازد.

• حداکثر صرفه‌جویی در فضا: اندازه 0402 همچنان کوچک‌ترین گزینه عملی برای مونتاژ انبوه است.

• مقدار مقاومت کلیدی: 68kΩ یک مقدار استاندارد و پرکاربرد برای ایجاد نسبت‌های تقسیم رایج (مانند ~1:6.8 یا ~1:15) است.

• TCR مناسب (±100 ppm/°C): پایداری دمایی قابل قبول.

• کاهش اثرات پارازیتی در فرکانس‌های بالا: به دلیل اندازه کوچک.

🎯 جمع‌بندی:
این مقاومت 68 کیلواهم در پکیج 0402 با ولتاژ 100VDC و دقت 5%، یک قطعه تخصصی پیشرفته و تا حدی پارادوکسیکال است. این قطعه برای موقعیت‌های طراحی بسیار خاص و چالش‌برانگیزی ساخته شده که در آن هر سه شرط زیر به طور همزمان وجود دارد:

1. نیاز مبرم به ولتاژ کاری بالا.

2. محدودیت فضای فیزیکی مطلق و غیرقابل مذاکره.

3. جریان عبوری از مقاومت بسیار ناچیز (زیر 1mA) است.

استفاده از این قطعه یک عمل تعادل‌بندی حرفه‌ای با ریسک بالا است و تنها باید توسط تیم‌های طراحی مجرب و در محصولاتی که الزامات فوق را دارند (مانند برخی تجهیزات پزشکی قابل کاشت، ماژول‌های مخابراتی خاص یا بخش‌های حس‌گری ولتاژ بالا در گجت‌های فوق‌کامپکت) انجام شود.
