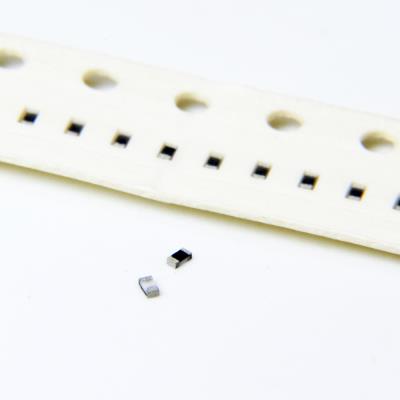

RESISTOR 150KOHMS 0402 5% SMD

یک مقاومت ثابت فوق‌فشرده با مقدار مقاومت بالا از نوع SMD. این قطعه در پکیج مینیاتوری 0402 ارائه می‌شود و امکان استفاده از مقدار مقاومت نسبتاً بالا (150 کیلواهم) را در فشرده‌ترین طراحی‌های الکترونیکی مدرن فراهم می‌کند. این مقدار یک گام بالاتر از مقادیر متداول‌تر 100kΩ است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 150 کیلواهم (kΩ) یا 150,000 اهم (Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 62.5mW (0.0625W)

• نوع بسته‌بندی: 0402 (1005 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 150kΩ

• حداکثر توان قابل تحمل: 62.5mW

• حداکثر ولتاژ کاری DC: 50VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): ±100 ppm/°C (محدوده: -100 تا +100 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت Pull-up با امپدانس بسیار بالا: برای خطوطی که نیاز به کمترین میزان مصرف جریان استاتیک ممکن دارند، مانند پایه‌های Sleep یا Enable در طراحی‌های فوق‌کم‌مصرف (Ultra-Low-Power) دستگاه‌های IoT و پوشیدنی.

• تقسیم‌کننده ولتاژ با نسبت‌های خاص در مدارهای مینیاتوری: برای ایجاد سطوح ولتاژ دقیق از منابع مرجع یا برای نمونه‌برداری ولتاژ در کنار مقاومت‌های با مقدار پایین‌تر.

• مقاومت فیدبک در تقویت‌کننده‌های عملیاتی با بهره‌ی بسیار بالا: در طراحی‌های سیگنال‌دهی حساس و فشرده.

• مدارهای زمان‌بندی RC با ثابت زمانی طولانی‌تر: برای ایجاد تأخیرهای زمانی نسبتاً طولانی در فضاهای بسیار محدود.

• کاربرد در بلوک‌های High-Impedance Node در طراحی‌های آنالوگ پیشرفته و فشرده.

✅ مزایا:

• مقدار مقاومت بالا در کوچک‌ترین بسته: امکان دستیابی به امپدانس‌های بسیار بالا در فشرده‌ترین طرح‌های PCB.

• مصرف جریان استاتیک فوق‌العاده پایین: ایده‌آل برای طراحی‌های باتری‌محور که طول عمر باتری پارامتر کلیدی است.

• مقدار مقاومت استاندارد: 150kΩ یک مقدار استاندارد در سری E24 است.

• TCR مناسب (±100 ppm/°C): پایداری دمایی قابل قبول برای اکثر کاربردهای غیردقیق.

🎯 جمع‌بندی:
این مقاومت 150 کیلواهم در پکیج 0402 با دقت 5%، یک قطعه تخصصی برای طراحی‌های با تراکم حداکثری و مصرف توان حداقلی است. این قطعه نشان‌دهنده‌ی نیاز به افزایش امپدانس‌های کاری در حین حفظ ابعاد میکروسکوپی است.

مانند دیگر مقاومت‌های 0402، این یک قطعه برای کاربردهای عمومی یا محیط‌های دارای تنش (صنعتی، آزمایشگاهی دستی) نیست. کاربرد اصلی آن در محصولات مصرفی پیشرفته، دستگاه‌های پزشکی قابل کاشت و ماژول‌های IoT فوق‌کامپکت است که در آن‌ها فضای فیزیکی و مصرف توان به دقت بهینه‌سازی شده‌اند.
