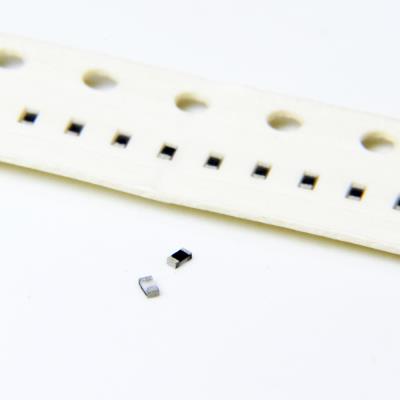

مقاومت 220 کیلو اهم 0402 smd از خانواده مقاومت اس ام دی میباشد. ویژگیهای فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:
RESISTOR 220KOHMS 0402 5% SMD
یک مقاومت ثابت فوقفشرده با مقدار مقاومت بسیار بالا از نوع SMD. این قطعه در پکیج مینیاتوری 0402 ارائه میشود که نشاندهنده یکی از بالاترین مقادیر مقاومت عملی و پرکاربرد (220 کیلواهم) در کوچکترین پکیج استاندارد تولید انبوه است. این ترکیب، چالشهای طراحی منحصربهفردی را به همراه دارد.
🧩 مشخصات کلی:
نوع: مقاومت ثابت (Fixed Resistor)
فناوری: فیلم ضخیم (Thick Film) با چگالی بالا
مقدار مقاومت: 220 کیلواهم (kΩ) یا 220,000 اهم (Ω)
تحمل (دقت): ±5%
توان نامی (Rating): 62.5mW (0.0625W)
نوع بستهبندی: 0402 (1005 متریک) - SMD/SMT
برند/سازنده: عمومی (Non-Brand)
⚙️ مشخصات فنی کلیدی:
مقدار مقاومت: 220kΩ
حداکثر توان قابل تحمل: 62.5mW
حداکثر ولتاژ کاری DC: 50VDC
تحمل (تلورانس): ±5%
ضریب دمایی (TCR): ±100 ppm/°C (محدوده: -100 تا +100 ppm/°C)
دمای عملیاتی: -55°C تا +155°C
💡 کاربردهای اصلی:
تقسیمکننده ولتاژ با نسبتهای فوقبالا در مدارهای فوقفشرده: برای ایجاد ولتاژهای مرجع بسیار دقیق و پایین از منابع استاندارد (مثلاً ایجاد 0.1V از 3.3V) یا برای نمونهبرداری ولتاژ با کمترین اثر بارگذاری ممکن.
مقاومت Pull-up با مصرف جریان استاتیک در حد نانوآمپر: برای خطوط بحرانی در طراحیهای Ultra-Low-Power که هدف آن سالها کارکرد با یک باتری کوچک است (مانند حسگرهای محیطی دوربرد).
مقاومت فیدبک در تقویتکنندههای عملیاتی و مدارهای یکپارچه خاص (ASIC): برای تنظیم بهره در مدارهای آنالوگ حساس و فشرده که در بستهبندیهای ریز (Fine-pitch) قرار میگیرند.
مدارهای زمانبندی RC با ثابت زمانی بسیار طولانی: برای ایجاد تأخیرهای دقیق در فضاهای میکروسکوپی.
کاربرد در ورودیهای با امپدانس فوقبالا (High-Z Inputs) در پیشتقویتکنندههای حساس و مدارهای الکترومتری مینیاتوری.
✅ مزایا:
حاشیه امپدانس بینظیر در ابعاد میکرو: ارائه یکی از پرکاربردترین مقادیر مقاومت بالا (220kΩ) در کوچکترین فضای فیزیکی ممکن.
مصرف جریان کشی نزدیک به صفر مطلق: بهینهترین گزینه برای کاهش اتلاف توان در حالتهای غیرفعال (Idle/Sleep).
مقدار مقاومت کلیدی و استاندارد: 220kΩ یک مقدار اساسی در سری E24 برای محاسبات تقسیم ولتاژ است.
🎯 جمعبندی:
این مقاومت 220 کیلواهم در پکیج 0402 با دقت 5%، یک قطعه پیشرفته، حساس و در مرزهای طراحی الکترونیک آنالوگ فشرده است. این قطعه ابزاری تخصصی برای مهندسینی است که با چالشهای طراحی مدارهای High-Impedance و Ultra-Low-Power در فضای به شدت محدود روبرو هستند.
| Features | انتخاب ویژگی | |
|---|---|---|
| Resistance | 220 kΩ | |
| Power Rating | 62.5 mW | |
| Tolerance | 5 % | |
| Voltage Rating DC | 50 V | |
| Temperature Coefficient (Min) | -100 PPM/°C | |
| Temperature Coefficient (Max) | 100 PPM/°C | |
| Application | General Application | |
| Termination Style | SMD/SMT | |
| Minimum Operating Temperature | -55 °C | |
| Maximum Operating Temperature | +155 °C | |
| Brand | Non-Brand | |
| Package | 0402 (1005) | |
| 379 ریال |
|
1,000 عدد |
| 339 ریال |
|
10,000 عدد |
