ماژول ترموکوپل

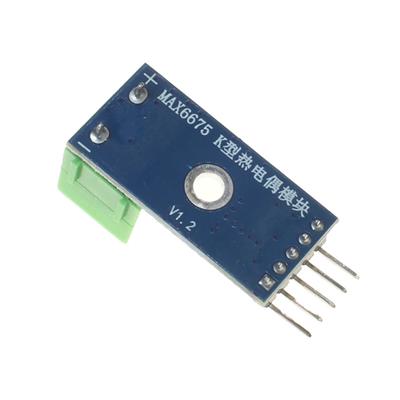

ماژول MAX6675 یک مبدل آنالوگ به دیجیتال (ADC) تخصصی است که برای خواندن دما از ترموکوپل نوع K طراحی شده است. این ماژول دمای اندازه‌گیری شده را به صورت دیجیتال و از طریق پروتکل SPI به میکروکنترلر (مانند آردوینو) ارسال می‌کند.

مشخصات فنی و ویژگی‌های اصلی

1. نوع سنسور: پشتیبانی از ترموکوپل نوع K (K-Type)

2. رنج دمایی: ۰°C تا ۱۰۲۴°C

3. دقت: ±۲°C در محدوده ۰°C تا ۷۰۰°C

4. ولتاژ کاری: ۳.۳V تا ۵V

5. رزولوشن: ۰.۲۵°C (12-bit)

6. پروتکل ارتباطی: SPI

7. پیکربندی پین‌ها:

   • SO: Serial Out (MISO)

   • CS: Chip Select

   • SCK: Serial Clock

   • VCC: 3.3-5V

   • GND: Ground

   • T+ T-: اتصال ترموکوپل

نحوه کار ترموکوپل

ترموکوپل از اثر سیبک (Seebeck effect) استفاده می‌کند: وقتی دو فلز غیرهمجنس در دو انتها به هم متصل شوند و اختلاف دما بین دو junction وجود داشته باشد، یک ولتاژ کوچک تولید می‌شود. MAX6675 این ولتاژ را به دما تبدیل می‌کند.

پروتکل ارتباطی SPI

ماژول MAX6675 از پروتکل SPI برای ارتباط استفاده می‌کند:

• نحوه خواندن دما:

  1. پین CS را LOW کنید

  2. 16 پالس کلاک به پین SCK بدهید

  3. داده را از پین SO بخوانید

  4. پین CS را HIGH کنید

• فرمت داده‌ها:

  • 14 بیت برای دما (بیت ۱۴ تا ۳)

  • بیت ۲: LOW اگر ترموکوپل متصل باشد

  • بیت ۱: رزرو

  • بیت ۰: همیشه صفر

مزایای استفاده از MAX6675

1. سادگی در استفاده: حذف مدارهای conditioning پیچیده

2. خروجی دیجیتال: عدم نیاز به ADC خارجی

3. جبران اتصال سرد: (Cold Junction Compensation) داخلی

4. نویزپذیری پایین: به دلیل خروجی دیجیتال

5. قیمت مناسب: در مقایسه با alternatives

معایب و محدودیت‌ها

1. پشتیبانی فقط از ترموکوپل نوع K

2. عدم پشتیبانی از ترموکوپل‌های دیگر

3. دقت محدود در دماهای بالا

4. سرعت نمونه‌برداری پایین (~۰.۲۵ نمونه بر ثانیه)

کاربردهای اصلی

1. سیستم‌های حرارتی: کنترل دمای کوره‌ها و ovenها

2. پرینترهای سه بعدی: کنترل نازل و bed

3. صنایع غذایی: کنترل دمای پخت و پز

4. سیستم‌های HVAC: مانیتورینگ دما

5. پروژه‌های دانشگاهی: آزمایش‌های دمایی

6. کنترل موتور: monitoring دمای موتور

نکات ایمنی

1. ولتاژ کاری: عدم تجاوز از ۵V

2. جریان کشی: حداکثر ۱.۵mA

3. دمای کاری ماژول: -۲۰°C تا ۸۵°C

4. عایق‌کاری الکتریکی: در کاربردهای صنعتی

عیب‌یابی معمول

1. خواندن -۱ یا NAN: بررسی اتصال ترموکوپل

2. مقادیر نادرست: بررسی قطبیت ترموکوپل

3. نویز در خواندن: استفاده از کابل shielded

4. عدم پاسخگویی: بررسی اتصالات برق و SPI

این ماژول برای اندازه‌گیری دماهای بالا بسیار مناسب است و با حذف نیاز به مدارهای conditioning پیچیده، کار را برای hobbyists و professionals بسیار آسان کرده است
