KIA78R08API

KIA78R08API

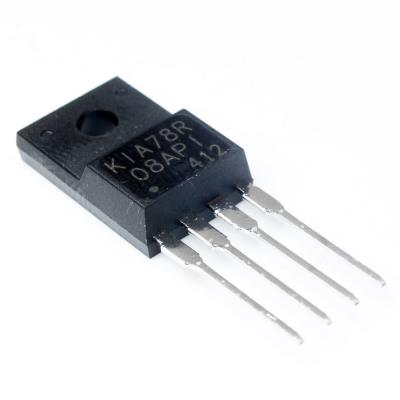

یک رگولاتور ولتاژ خطی مثبت و استاندارد با خروجی ثابت ۸ ولت، در پکیج TO-220F-4 ایزوله. این قطعه که در خانواده معروف 78xx قرار می‌گیرد، برای تأمین ولتاژ ۸V پایدار با جریان تا ۱ آمپر طراحی شده است. پکیج TO-220F-4 (ایزوله) امکان نصب مستقیم روی هیت‌سینک بدون نیاز به واسط عایق (Insulating Washer) را فراهم می‌آورد، که نصب را آسان‌تر و مقاومت حرارتی را کاهش می‌دهد. این رگولاتور یک راه‌حل ساده و مطمئن برای کاربردهای صنعتی و خودرویی با نیاز به ولتاژ ۸V است.

🧩 مشخصات کلی:

• نوع: رگولاتور ولتاژ خطی مثبت استاندارد (Standard Positive Voltage Regulator)

• ولتاژ خروجی ثابت: 8.0V

• حداکثر جریان خروجی پیوسته: 1 A

• محدوده ولتاژ ورودی: 9.0V تا 35V

• ولتاژ افت (Dropout Voltage): حدود 1.0 V (حداکثر، در شرایط کاری)

• دقت ولتاژ خروجی (تلورانس): ±2.0%

• نوع بسته‌بندی: TO-220F-4 (Through Hole)

• برند/سازنده: KEC Semiconductor

⚙️ مشخصات فنی کلیدی:

• ولتاژ خروجی اسمی: 8.0V

• محدوده ولتاژ خروجی (با تلورانس): 7.80V تا 8.20V

• حداکثر جریان خروجی: 1A

• حداکثر ولتاژ ورودی: 35V

• تلورانس خروجی: 2.0%

• دمای عملیاتی: -20°C تا +80°C

💡 کاربردهای اصلی:

• سیستم‌های خودرویی و صنعتی 12V/24V: تبدیل ولتاژ باتری خودرو (حدود 14V) یا منبع صنعتی 24V به یک ریل 8V پایدار برای تغذیه میکروکنترلرها، درایورها و مدارهای جانبی.

• منابع تغذیه برای تقویت‌کننده‌های صوتی (آمپلی‌فایر) کلاسیک: که اغلب به ریل‌های مثبت و منفی متقارن (مثلاً ±12V یا ±15V) نیاز دارند. 8V می‌تواند یک ولتاژ میانی یا کمکی باشد.

• تجهیزات صنعتی کنترل و اندازه‌گیری: که در آن‌ها یک ولتاژ پایدار و نویزگیر نیاز است.

• منبع تغذیه موتورها و بارهای سلفی با جریان متوسط: با استفاده از خازن‌های مناسب در خروجی برای جلوگیری از نوسان.

✅ مزایا:

• پکیج ایزوله عالی (TO-220F-4): بزرگترین مزیت این قطعه. این ویژگی نصب را بسیار ساده می‌کند، هزینه و زمان مونتاژ را کاهش می‌دهد و از اتصال ناخواسته هیت‌سینک به زمین مدار جلوگیری می‌کند.

• ولتاژ ورودی بالا (35V): تحمل عالی در برابر نوسانات ولتاژ (Spikes و Surge) که در محیط‌های صنعتی و خودرویی رایج است.

• سادگی و قابلیت اطمینان بالا: مانند همه رگولاتورهای سری 78xx، استفاده از آن بسیار ساده است و سابقه طولانی و موفقی در صنعت دارد.

• جریان خروجی کافی (1A): برای بسیاری از بارهای صنعتی متوسط مناسب است.

🎯 جمع‌بندی:
KIA78R08API یک «سنگ بنای مستحکم و بی‌حرف برای ولتاژ ۸ ولت در محیط‌های خشن» است. این قطعه با ترکیب ولتاژ ورودی بالا (35V)، پکیج ایزوله کاربرپسند و سادگی ذاتی رگولاتورهای خطی، راه‌حلی مطمئن و خستگی‌ناپذیر برای کاربردهای صنعتی و خودرویی ارائه می‌دهد. انتخاب آن نشان‌دهنده اولویت قائل شدن برای قابلیت اطمینان، سهولت مونتاژ و مقاومت در برابر نوسانات برقی بر بهینه‌سازی راندمان است. این رگولاتور برای سیستم‌های دارای منبع تغذیه نسبتاً پایدار و نزدیک به ولتاژ خروجی (مثلاً ۱۲V) یا کاربردهایی که نویز سوئیچینگ مجاز نیست، انتخابی کلاسیک و بی‌ریسک محسوب می‌شود. با این حال، طراح حتماً باید محاسبات حرارتی را با دقت بالا انجام دهد تا از عملکرد مطمئن آن اطمینان حاصل کند.
