XC9572XL-10VQG44C از خانواده آی سی CPLD میباشد. ویژگیهای فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

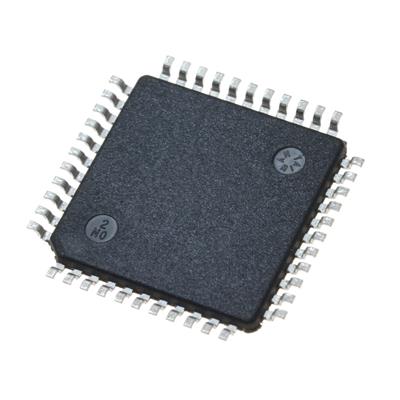

XC9572XL-10VQG44C
یک مدار منطقی قابل برنامهریزی پیچیده (CPLD) از خانواده XC9500XL است که توسط Xilinx, Inc. تولید شده است. این قطعه با 72 ماکروسل قابل برنامهریزی و 34 پایه ورودی/خروجی (I/O)، برای پیادهسازی مدارهای منطقی، کنترلکنندههای دیجیتال، رابطهای سختافزاری و جایگزینی چندین آیسی منطقی در یک تراشه طراحی شده است. این CPLD با حداکثر فرکانس کاری 178 مگاهرتز و تأخیر انتشار بسیار پایین 1.7 نانوثانیه، عملکردی سریع و قابل اعتماد را در سیستمهای Embedded، تجهیزات صنعتی و مخابراتی ارائه میدهد. این قطعه در پکیج VQFP-44 و بهصورت SMD عرضه میشود.
💡 کاربردهای اصلی
پیادهسازی مدارهای منطقی قابل برنامهریزی
طراحی ماشینهای حالت (State Machine)
کنترلکنندههای دیجیتال و صنعتی
رابط بین میکروکنترلر و تجهیزات جانبی
پیادهسازی Decoder، Encoder و Multiplexer
کنترل باسهای ارتباطی
جایگزینی چندین آیسی منطقی TTL و CMOS
سیستمهای Embedded
تجهیزات مخابراتی
تجهیزات اندازهگیری و تست
✅ مزایا
72 ماکروسل قابل برنامهریزی: مناسب برای طراحی مدارهای منطقی با پیچیدگی متوسط.
تأخیر انتشار بسیار پایین: تنها 1.7 نانوثانیه که پاسخگویی بسیار سریع مدار را تضمین میکند.
حداکثر فرکانس کاری 178 مگاهرتز: مناسب برای پردازش سیگنالهای دیجیتال با سرعت بالا.
34 پایه I/O: گزینهای مناسب برای پروژههایی که به تعداد ورودی/خروجی متوسط نیاز دارند.
قابلیت برنامهریزی مجدد: امکان اصلاح و ارتقای طراحی بدون نیاز به تغییر سختافزار.
پکیج VQFP-44: ابعاد کوچک، مناسب برای طراحیهای فشرده و مونتاژ خودکار SMD.
مصرف توان پایین: عملکرد بهینه با ولتاژ تغذیه 3.3 ولت.
کاهش تعداد قطعات روی برد: جایگزینی چندین آیسی منطقی و کاهش فضای اشغالشده روی PCB.
🎯 جمعبندی
XC9572XL-10VQG44C یک CPLD پرسرعت و کممصرف از خانواده XC9500XL است که با 72 ماکروسل قابل برنامهریزی، 34 پایه ورودی/خروجی، حداکثر فرکانس کاری 178 مگاهرتز و تأخیر انتشار بسیار پایین 1.7 نانوثانیه، انتخابی ایدهآل برای طراحی مدارهای منطقی، کنترلکنندههای دیجیتال، سیستمهای Embedded و تجهیزات صنعتی محسوب میشود. این قطعه با ولتاژ تغذیه 3 تا 3.6 ولت، پکیج VQFP-44 و قابلیت برنامهریزی مجدد، انعطافپذیری بالایی در توسعه و بهینهسازی مدارهای دیجیتال فراهم میکند و گزینهای مناسب برای پروژههایی است که به سرعت بالا، مصرف توان پایین و ابعاد بسیار فشرده نیاز دارند.
| Features | انتخاب ویژگی | |
|---|---|---|
| Number of Macrocells | 72 | |
| Propagation Delay Time | 1.7 ns | |
| Number of I/Os | 34 I/O | |
| Maximum Clock Frequency | 178 MHz | |
| Type | XC9572XL | |
| Mounting Style | SMD | |
| Supply Voltage (Min) | 3 V | |
| Supply Voltage (Max) | 3.6 V | |
| Minimum Operating Temperature | 0 °C | |
| Maximum Operating Temperature | +40 °C | |
| Brand | Xilinx, Inc | |
| Package | VQFP-44 | |
| 8,348,000 ریال |
|
20 عدد |
| 8,263,000 ریال |
|
50 عدد |
| 8,093,000 ریال |
|
160 عدد |
