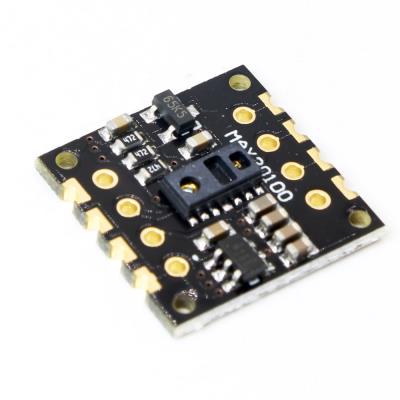

ماژول پالس اکسیمتر و ضربان قلب

MAX30100 MODULE

یک ماژول سنسور نوری پیشرفته است که برای اندازه‌گیری ضربان قلب و اشباع اکسیژن خون (SpO2) طراحی شده است. این ماژول از تکنولوژی پلتیسموگرافی (PPG) استفاده می‌کند.

🧩 مشخصات کلی:

• نوع: سنسور نوری بیومدیکال (Optical Biosensor)

• تراشه اصلی: MAX30100

• رابط ارتباطی: I2C

• هدف اصلی: اندازه‌گیری پارامترهای حیاتی بدن

⚙️ مشخصات فنی کلیدی:

• ولتاژ کاری: 1.8V - 3.3V (معمولاً 3.3V)

• جریان مصرف: 0.7mA - 4.2mA (بسته به حالت)

• LED ها:

  • قرمز: 660nm (برای SpO2)

  • مادون قرمز: 880nm (برای ضربان قلب)

• رزولوشن ADC: 16-bit

• نرخ نمونه‌برداری: تا 100 samples/second

• دمای کاری: -40°C تا +85°C

💡 کاربردهای اصلی:

• دستگاه‌های پایش سلامت قابل حمل

• گجت‌های fitness و ورزشی

• سیستم‌های نظارت پزشکی خانگی

• پروژه‌های تحقیقاتی بیومدیکال

• دستگاه‌های اندازه‌گیری استرس

✅ مزایا:

• دقت بالا در اندازه‌گیری

• اندازه بسیار کوچک

• مصرف انرژی بسیار کم

• رابط دیجیتال (I2C) ساده

• قیمت مناسب نسبت به عملکرد

⚠️ محدودیت‌ها و ملاحظات:

• حساس به نور محیط

• نیاز به تماس فیزیکی با پوست

• تأثیر حرکت بر دقت اندازه‌گیری

• نیاز به الگوریتم‌های پردازش سیگنال

🎯 جمع‌بندی:
ماژول MAX30100 یک راه‌حل حرفه‌ای و دقیق برای اندازه‌گیری پارامترهای حیاتی بدن است. این ماژول با ترکیب سنسور نوری پیشرفته و پردازش دیجیتال، امکان پایش سلامت را در دستگاه‌های قابل حمل فراهم می‌کند. توجه به نصب صحیح و پردازش سیگنال مناسب، کلید دستیابی به اندازه‌گیری‌های دقیق است. برای پروژه‌های پزشکی، fitness و تحقیقاتی، این ماژول گزینه‌ای ایده‌آل محسوب می‌شود
