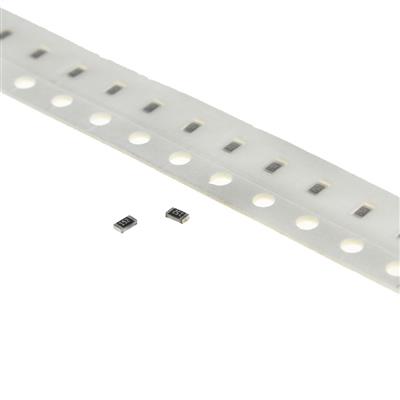

RESISTOR 1.5KOHMS 0603 5% SMD
یک مقاومت ثابت (فیلم ضخیم) از نوع SMD است. این قطعه در پکیج کوچک و رایج 0603 ارائه می‌شود و برای کاربردهای عمومی در مدارهای الکترونیکی که به مقدار مقاومت متوسط-بالا (1.5 کیلواهم) در فضای فشرده نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 1.5 کیلواهم (1,500 Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 100mW (0.1W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 1.5kΩ

• حداکثر توان قابل تحمل: 100mW

• حداکثر ولتاژ کاری: 75VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): استاندارد ±100ppm/°C

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت‌های Pull-up / Pull-down متداول برای خطوط دیجیتال، پین‌های میکروکنترلر و رابط‌های ارتباطی مانند I²C، SPI و UART.

• مقاومت‌های بایاس (Bias Resistors) در طبقات تقویت ترانزیستوری (بیس امیتر) و مدارهای آنالوگ.

• مقسم‌های ولتاژ (Voltage Dividers) در مدارهای سنسور، تنظیم سطح ولتاژ و مدارهای مرجع ساده.

• مقاومت‌های فیدبک (Feedback Resistors) در تقویت‌کننده‌های عملیاتی با بهره پایین.

• مقاومت‌های محدودکننده جریان (Current Limiting) برای LEDهای فوق‌کم‌مصرف یا مدارهای با حساسیت بالا.

• کاربردهای عمومی در بردهای الکترونیکی فشرده مانند گجت‌های پوشیدنی، گوشی‌های هوشمند، ماژول‌های IoT و لوازم الکترونیکی مصرفی.

✅ مزایا:

• پکیج 0603: اندازه بسیار کوچک و مناسب برای طراحی‌های با چگالی بالا و مینیاتوری.

• مقدار مقاومت استاندارد و پرکاربرد: یکی از مقادیر کلیدی و پراستفاده در طراحی الکترونیک.

• ولتاژ کاری 75V: ایمنی کافی برای اکثر مدارهای منطقی و ولتاژهای تغذیه متداول.

• TCR خوب (±100ppm/°C): پایداری دمایی مناسب برای اکثر کاربردهای غیرحساس.

• دامنه دمایی وسیع: قابلیت عملکرد در شرایط محیطی مختلف.

🎯 جمع‌بندی:
این مقاومت 1.5 کیلواهم در پکیج 0603، یک قطعه اساسی، فوق‌العاده متداول و همه‌کاره در طراحی الکترونیک مدرن است. این مقدار مقاومت به‌طور گسترده‌ای برای Pull-up/Pull-down، بایاس و تقسیم ولتاژ عمومی استفاده می‌شود. ترکیب اندازه کوچک، پایداری دمایی خوب (±100ppm/°C) و قیمت ناچیز، آن را به انتخابی ایده‌آل و تقریباً همیشگی برای اکثر پروژه‌های فشرده تبدیل کرده است. با این حال، طراح باید محدودیت توان آن و در نتیجه جریان حداکثر بسیار کم (حدود 8mA) را در نظر گرفته و از به کار بردن آن در مسیرهای با جریان قابل توجه خودداری کند. برای بیش‌تر کاربردهای سیگنال‌دهی و منطقی در فضای محدود، یک انتخاب مطمئن، بهینه و استاندارد است.
