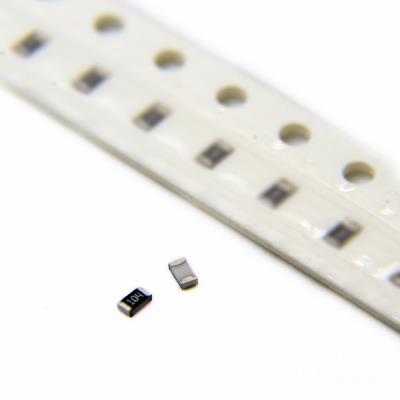

RESISTOR 100KOHMS 0603 5% SMD
یک مقاومت ثابت (فیلم ضخیم) از نوع SMD است. این قطعه در پکیج کوچک و رایج 0603 ارائه می‌شود و برای کاربردهای عمومی در مدارهای الکترونیکی که به مقدار مقاومت بالا (100 کیلواهم) در فضای فشرده نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 100 کیلواهم (100,000 Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 100mW (0.1W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 100kΩ

• حداکثر توان قابل تحمل: 100mW

• حداکثر ولتاژ کاری: 75VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): استاندارد ±100ppm/°C

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت‌های Pull-up / Pull-down با امپدانس بالا برای خطوط دیجیتال، پین‌های ورودی میکروکنترلر و رابط‌های I²C.

• مقسم‌های ولتاژ (Voltage Dividers) در مدارهای آنالوگ، سنسورها و نظارت بر ولتاژ.

• مقاومت‌های فیدبک (Feedback Resistors) در تقویت‌کننده‌های عملیاتی و منابع تغذیه برای تنظیم بهره یا سطح ولتاژ.

• مدارهای زمان‌بند (RC Timing Circuits) در ترکیب با خازن‌ها برای ایجاد تأخیر، نوسان یا فیلتر کردن.

• بار (Load Resistor) در خروجی‌های سیگنال یا منابع جریان کم.

• کاربردهای عمومی در بردهای الکترونیکی فشرده مانند دستگاه‌های قابل حمل، ماژول‌های سنجش و لوازم الکترونیکی مصرفی.

✅ مزایا:

• پکیج 0603: کوچک و ایده‌آل برای طراحی‌های با چگالی بسیار بالا و فشرده.

• مقدار مقاومت بالا و پرکاربرد: یکی از مقادیر استاندارد و پراستفاده برای امپدانس‌های بالا.

• ولتاژ کاری 75V: تحمل ولتاژ مناسب برای اکثر مدارهای ولتاژ متوسط.

• TCR بهبودیافته (±100ppm/°C): پایداری دمایی خوب برای یک مقاومت فیلم ضخیم عمومی.

• دامنه دمایی وسیع: قابلیت اطمینان در شرایط محیطی مختلف.

🎯 جمع‌بندی:
این مقاومت 100 کیلواهم در پکیج 0603، یک قطعه کلیدی و همه‌کاره برای ایجاد امپدانس‌های بالا در طراحی‌های مینیاتوری است. این قطعه برای مقسم ولتاژ، Pull-up و مدارهای زمان‌بند در فضای محدود ایده‌آل است. پایداری دمایی نسبتاً خوب (±100ppm/°C) یک مزیت کلیدی محسوب می‌شود. با این حال، حساسیت به آلودگی سطح مهم‌ترین محدودیت آن است که نیازمند دقت در فرآیند مونتاژ و تمیزکاری می‌باشد. این قطعه برای کاربردهای DC و فرکانس پایین در بردهای فشرده گزینه‌ای عالی و متداول است، اما برای محیط‌های خیلی مرطوب یا کثیف و کاربردهای فرکانس خیلی بالا باید با احتیاط استفاده شود.
