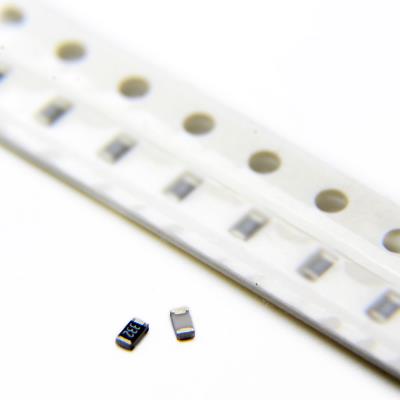

RESISTOR 3.3KOHMS 0603 5% SMD
یک مقاومت ثابت (فیلم ضخیم) از نوع SMD است. این قطعه در پکیج کوچک و رایج 0603 ارائه می‌شود و برای کاربردهای عمومی در مدارهای الکترونیکی که به مقدار مقاومت متوسط (3.3 کیلواهم) در فضای فشرده نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 3.3 کیلواهم (3,300 Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 100mW (0.1W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 3.3kΩ

• حداکثر توان قابل تحمل: 100mW

• حداکثر ولتاژ کاری: 75VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): استاندارد ±100ppm/°C

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت‌های Pull-up / Pull-down بسیار متداول برای خطوط دیجیتال، پین‌های میکروکنترلر، کلیدها و رابط‌های ارتباطی سریال.

• مقسم‌های ولتاژ (Voltage Dividers) در مدارهای سنسور (به ویژه با خروجی ولتاژی)، تنظیم سطح سیگنال و مدارهای مرجع ساده.

• مقاومت‌های بایاس (Bias Resistors) در طبقات تقویت ترانزیستوری و مدارهای آنالوگ پایه.

• مقاومت‌های محدودکننده جریان (Current Limiting) برای LEDهای نشانگر کم‌مصرف و سیگنال‌های دیجیتال.

• مقاومت‌های فیدبک (Feedback Resistors) در مدارهای تقویت‌کننده عملیاتی ساده و مدارهای نوسان‌ساز.

• کاربردهای عمومی در تقریباً هر نوع برد الکترونیکی فشرده مانند گجت‌های پوشیدنی، ماژول‌های ارتباطی، بردهای توسعه و لوازم الکترونیکی مصرفی.

✅ مزایا:

• پکیج 0603: اندازه بسیار کوچک و مناسب برای طراحی‌های با حداکثر چگالی و مینیاتوری.

• مقدار مقاومت پرکاربرد: یکی از مقادیر استاندارد و پراستفاده در سری E24 برای کاربردهای عمومی.

• ولتاژ کاری 75V: ایمنی کافی برای اکثر مدارهای منطقی و ولتاژهای تغذیه متداول.

• TCR خوب (±100ppm/°C): پایداری دمایی مناسب برای اکثر کاربردهای غیرحساس.

• دامنه دمایی وسیع: قابلیت عملکرد در شرایط محیطی مختلف.

🎯 جمع‌بندی:
این مقاومت 3.3 کیلواهم در پکیج 0603، یک قطعه اساسی، فوق‌العاده متداول و همه‌کاره در طراحی الکترونیک است. این مقدار مقاومت به‌طور گسترده‌ای برای Pull-up/Pull-down، تقسیم ولتاژ عمومی و محدود کردن جریان LEDهای نشانگر استفاده می‌شود. ترکیب اندازه کوچک، پایداری دمایی خوب (±100ppm/°C) و قیمت ناچیز، آن را به انتخابی ایده‌آل و استاندارد برای تعداد بی‌شماری از طراحی‌ها تبدیل کرده است. با این حال، طراح باید همواره محدودیت توان پایین (100mW) و جریان حداکثر کم (حدود 5.5mA) آن را به خاطر داشته باشد. برای بیش‌تر کاربردهای سیگنال‌دهی، منطقی و آنالوگ عمومی در فضای محدود، این قطعه یک انتخاب مطمئن، بهینه و پیش‌فرض محسوب می‌شود.
