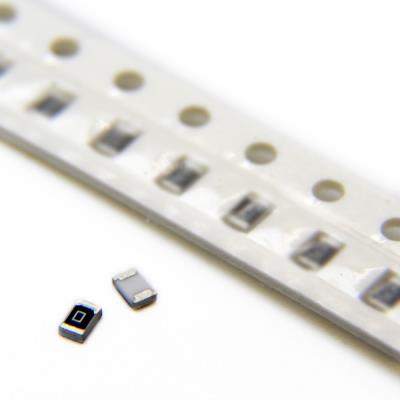

RESISTOR 0OHMS 0805 5% SMD
یک مقاومت صفر اهم (جامپر) از نوع SMD است. این قطعه در پکیج استاندارد و پرکاربرد 0805 ارائه می‌شود و عمدتاً به عنوان یک اتصال‌دهنده (جامپر) یا تریس روی برد (PCB Trace Replacement) در مدارهای الکترونیکی استفاده می‌شود تا دو نقطه را با کمترین مقاومت ممکن به یکدیگر متصل کند.

🧩 مشخصات کلی:

• نوع: مقاومت صفر اهم (Zero-Ohm Resistor / Jumper)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 0 اهم (Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 125mW (0.125W)

⚙️ مشخصات فنی کلیدی:

• حداکثر توان قابل تحمل: 125mW

• حداکثر ولتاژ کاری: 150VDC

• مقاومت DC حداکثر: معمولاً بین 20 تا 50 میلی‌اهم

• ضریب دمایی (TCR): استاندارد ±800ppm/°C

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• اتصال‌دهنده (جامپر) روی برد: برای ایجاد اتصالات انتخابی بین ترک‌های PCB، پیکربندی مدارهای مختلف روی یک برد واحد و ساده‌سازی طراحی PCB.

• جایگزین تریس (PCB Trace Replacement): در مواردی که رد کردن یک ترک مسی روی لایه‌های مختلف PCB دشوار است، می‌توان از این قطعه برای عبور از روی قطعات یا ترک‌های دیگر استفاده کرد.

• اندازه‌گیری جریان (به صورت موقت): می‌توان آن را برای اندازه‌گیری جریان شاخه‌های مختلف مدار برداشته و جای آن یک شنت اندازه‌گیری قرار داد.

• محافظت در برابر خطای مونتاژ: به عنوان یک نقطه شکست (Fuse) بسیار ضعیف در صورت اتصال کوتاه اتفاقی.

• اتصال زمین آنالوگ و دیجیتال: برای اتصال صفحات زمین (Ground Plane) مختلف با کنترل اندوکتانس مسیر.

✅ مزایا:

• پکیج 0805: اندازه متداول و بسیار مناسب برای نصب و تعمیر دستی با تجهیزات استاندارد.

• جایگزین سیم جامپر: حذف نیاز به سیم‌کشی دستی و افزایش قابلیت اطمینان و زیبایی تولید.

• مقاومت بسیار کم: ایجاد اتصال با تلفات ولتاژ و توان ناچیز.

• توان 125mW: تحمل جریان نسبتاً خوب (حدود 1.5A برای مقاومت 50mΩ با فرمول P=I²R).

• ولتاژ کاری 150V: ایمنی کافی برای ایزوله کردن سیگنال‌های ولتاژ متوسط.

🎯 جمع‌بندی:
این مقاومت صفر اهم در پکیج 0805، یک "قطعه مکانیکی-الکتریکی" بسیار مفید و پرکاربرد در طراحی PCB است. کاربرد اصلی آن اتصال و سیم‌کشی است، نه محدود کردن یا تعیین جریان. این قطعه برای پیکربندی برد، جایگزینی ترک‌های پیچیده و اتصال نقاط با جریان متوسط ایده‌آل است. با این حال، طراح هرگز نباید فرض کند که مقاومت آن صفر مطلق است و باید محدودیت‌های جریان (حدود 1.5A)، توان (125mW) و TCR بالا آن را در کاربردهای با جریان قابل توجه در نظر بگیرد. برای اتصالات با جریان بسیار بالا، استفاده از ترک مسی ضخیم‌تر یا قطعات اختصاصی شنت (Shunt) توصیه می‌شود.
