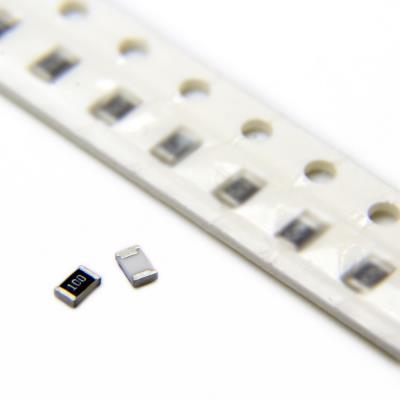

RESISTOR 10OHMS 0805 5% SMD
یک مقاومت ثابت (فیلم ضخیم) از نوع SMD است. این قطعه در پکیج استاندارد و پرکاربرد 0805 ارائه می‌شود و برای کاربردهای عمومی در مدارهای الکترونیکی که به مقدار مقاومت کم (10 اهم) و توان نسبتاً بالاتر نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 10 اهم (Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 125mW (0.125W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 10Ω

• حداکثر توان قابل تحمل: 125mW

• حداکثر ولتاژ کاری: 150VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): استاندارد ±400ppm/°C

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت‌های محدودکننده جریان (Current Limiting) با توان بالاتر برای LEDهای پرقدرت‌تر، راه‌اندازها و بارهای کوچک.

• مقاومت‌های راه‌انداز (Inrush Current Limiter) در مسیر تغذیه مدارهای با خازن ورودی متوسط.

• مقاومت‌های حس جریان عمومی (General Current Sensing) در مسیرهای تغذیه با جریان متوسط (با در نظر گرفتن دقت و TCR).

• مقاومت‌های میراکننده (Snubber) و دمپر (Damper) در مدارهای سوئیچینگ قدرت کم.

• ترمیناتور خطوط انتقال (Line Termination) در محیط‌هایی که نیاز به تحمل ولتاژ بالاتر دارند.

• مقاومت‌های تخلیه (Bleeder Resistors) برای خازن‌های ولتاژ بالا.

• کاربردهای عمومی در بردهای صنعتی، کنترل توان و منبع تغذیه.

✅ مزایا:

• پکیج 0805: اندازه متداول و مناسب برای نصب و تعمیر دستی، با قابلیت اتلاف حرارت بهتر نسبت به پکیج‌های کوچک‌تر (مثلاً 0603).

• توان 125mW: ظرفیت توانی خوب برای کاربردهای با جریان متوسط (حداکثر جریان مجاز: ~112mA).

• ولتاژ کاری بالا (150V): ایمنی و حاشیه کاری عالی برای کار در مدارهای با ولتاژهای مختلف یا شرایط گذرا.

• مقدار مقاومت کم و پرکاربرد: مناسب برای محدود کردن جریان در محدوده ده‌ها تا صدها میلی‌آمپر.

• دامنه دمایی وسیع: عملکرد مطمئن در شرایط محیطی سخت.

🎯 جمع‌بندی:
این مقاومت 10 اهم در پکیج 0805، یک قطعه قوی و پرکاربرد برای کاربردهای عمومی محدود کردن جریان با توان متوسط و حس جریان غیردقیق است. ارتقاء به پکیج 0805، توان قابل تحمل را به میزان قابل توجهی افزایش داده (125mW) و امکان کار با جریان‌های بالاتر (تا حدود 112mA) و ولتاژهای بالاتر (150V) را به صورت ایمن فراهم می‌کند. این مقاومت برای محدود کردن جریان LEDهای پرقدرت‌تر، کاربردهای میراکنندگی (Snubber) و ترمیناسیون عمومی ایده‌آل است. با این حال، به دلیل دقت متوسط (5%) و پایداری دمایی محدود (TCR 400ppm/°C)، برای کاربردهای اندازه‌گیری دقیق یا مدارهای حساس به دما توصیه نمی‌شود. برای طیف وسیعی از کاربردهای کنترلی و صنعتی غیرحساس، انتخابی مقرون‌به‌صرفه و عملی است.
