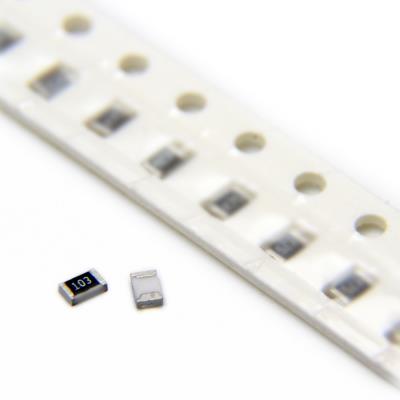

RESISTOR 10KOHMS 0805 5% SMD
یک مقاومت ثابت (فیلم ضخیم) از نوع SMD است. این قطعه در پکیج استاندارد و پرکاربرد 0805 ارائه می‌شود و برای کاربردهای عمومی در مدارهای الکترونیکی که به مقدار مقاومت متوسط-بالا (10 کیلواهم)، توان مناسب و تحمل ولتاژ بالا نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 10 کیلواهم (10,000 Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 125mW (0.125W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 10kΩ

• حداکثر توان قابل تحمل: 125mW

• حداکثر ولتاژ کاری: 150VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): استاندارد ±100ppm/°C

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت‌های Pull-up / Pull-down فوق‌العاده متداول برای خطوط دیجیتال، پین‌های میکروکنترلر، دکمه‌ها و رابط‌های ارتباطی.

• مقسم‌های ولتاژ (Voltage Dividers) استاندارد در مدارهای سنسور (مانند پتانسیومتر، ترمیستور)، تنظیم سطح ولتاژ و مدارهای مرجع.

• مقاومت‌های فیدبک (Feedback Resistors) در تقویت‌کننده‌های عملیاتی، منابع تغذیه و مدارهای تولید سیگنال.

• مدارهای زمان‌بند (RC Timing Circuits) در ترکیب با خازن‌ها برای اسیلاتورها، تایمرها و فیلترهای پایه‌گذر-پایین.

• مقاومت‌های محدودکننده جریان (Current Limiting) برای سیگنال‌های ضعیف در مدارهای ورودی آنالوگ.

• کاربردهای عمومی در تقریباً هر نوع برد الکترونیکی صنعتی، مصرفی و مخابراتی.

✅ مزایا:

• پکیج 0805: اندازه متداول و بسیار مناسب برای نصب و تعمیر دستی، با قابلیت اطمینان خوب.

• ولتاژ کاری 150V: تحمل ولتاژ بالا برای کار ایمن در مدارهای با پتانسیل الکتریکی متوسط-بالا.

• توان 125mW: ظرفیت توانی مناسب برای اکثر کاربردهای سیگنال و عمومی.

• مقدار مقاومت پرکاربردترین مقدار: احتمالاً پراستفاده‌ترین مقدار مقاومت در الکترونیک دیجیتال و آنالوگ.

• TCR بهبودیافته (±100ppm/°C): پایداری دمایی خوب برای اکثر کاربردهای غیرحساس.

• دامنه دمایی وسیع: قابلیت عملکرد در محیط‌های صنعتی با شرایط دمایی متنوع.

🎯 جمع‌بندی:
این مقاومت 10 کیلواهم در پکیج 0805، اساسی‌ترین، پرکاربردترین و همه‌کاره‌ترین مقاومت در طراحی الکترونیک صنعتی و عمومی محسوب می‌شود. این قطعه قلب بسیاری از مدارهای Pull-up، مقسم ولتاژ و زمان‌بند است. ترکیب اندازه مناسب، پایداری دمایی خوب، ولتاژ کاری بالا و قیمت فوق‌العاده پایین، آن را به انتخابی اجتناب‌ناپذیر و همیشگی تبدیل کرده است. با این حال، طراح باید همواره محدودیت توان پایین (125mW) و جریان حداکثر بسیار کم (حدود 3.5mA) آن را به خاطر داشته باشد. برای بیش‌تر کاربردهای سیگنال‌دهی، منطقی و آنالوگ عمومی، این قطعه نه تنها یک انتخاب، بلکه انتخاب استاندارد و پیش‌فرض است.
