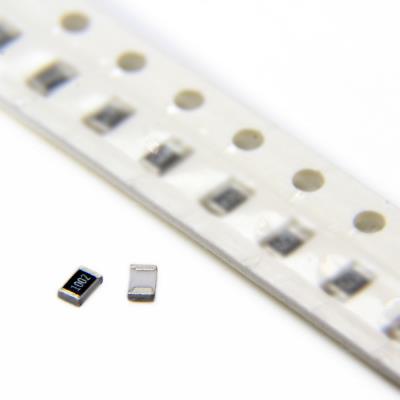

RESISTOR 10KOHMS 0805 1% SMD
یک مقاومت ثابت (فیلم ضخیم) از نوع SMD است. این قطعه در پکیج استاندارد و پرکاربرد 0805 ارائه می‌شود و برای کاربردهای عمومی و نیمه‌دقیق در مدارهای الکترونیکی که به مقدار مقاومت متوسط-بالا (10 کیلواهم)، دقت بالا و تحمل ولتاژ مناسب نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 10 کیلواهم (10,000 Ω)

• تحمل (دقت): ±1%

• توان نامی (Rating): 125mW (0.125W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 10kΩ

• حداکثر توان قابل تحمل: 125mW

• حداکثر ولتاژ کاری: 150VDC

• تحمل (تلورانس): ±1%

• ضریب دمایی (TCR): استاندارد ±100ppm/°C

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقسم‌های ولتاژ (Voltage Dividers) دقیق در مدارهای اندازه‌گیری، سنسورهای دقیق (مانند ترموکوپل، RTD) و مدارهای مرجع آنالوگ.

• مقاومت‌های فیدبک (Feedback Resistors) با دقت بالا در تقویت‌کننده‌های عملیاتی پرقدرت، منابع تغذیه خطی و سوئیچینگ برای تنظیم بهره یا سطح ولتاژ پایدار و قابل تکرار.

• مقاومت‌های Pull-up / Pull-down دقیق در رابط‌های ارتباطی حساس، مدارهای نمونه‌برداری ADC/DAC و جاهایی که آستانه‌های ولتاژ قابل اطمینان اهمیت حیاتی دارد.

• مدارهای زمان‌بند (RC Timing Circuits) با تکرارپذیری بالا در اسیلاتورهای دقیق، تایمرهای صنعتی و مدارهای تأخیر کنترل‌شده.

• کاربردهای عمومی در بردهای الکترونیکی صنعتی، پزشکی، اندازه‌گیری، مخابراتی و خودرویی که به پایداری، قابلیت اطمینان و دقت بهبودیافته نیاز دارند.

✅ مزایا:

• پکیج 0805: اندازه متداول و بسیار مناسب برای نصب و تعمیر دستی، با قابلیت اطمینان و پایداری مکانیکی خوب.

• دقت بالا (1%): امکان طراحی مدارهای دقیق‌تر، با عملکرد قابل پیش‌بینی و تکرارپذیری عالی را فراهم می‌کند. این امر برای کالیبراسیون و کنترل کیفیت ضروری است.

• ولتاژ کاری 150V: تحمل ولتاژ بالا برای کار ایمن در مدارهای با پتانسیل الکتریکی متوسط-بالا و محیط‌های صنعتی.

• توان 125mW: ظرفیت توانی مناسب برای اکثر کاربردهای سیگنال و کنترل.

• TCR بهبودیافته (±100ppm/°C): پایداری دمایی خوب برای اکثر کاربردهای صنعتی و حرفه‌ای.

• دامنه دمایی وسیع: عملکرد مطمئن در محیط‌های چالش‌برانگیز و گستره دمایی عملیاتی وسیع.

• قیمت بهینه برای دقت 1%: نسبت هزینه به عملکرد بسیار مطلوب.

🎯 جمع‌بندی:
این مقاومت 10 کیلواهم در پکیج 0805 با دقت 1%، یک قطعه صنعتی، دقیق و با قابلیت اطمینان بالا است که استاندارد طراحی را از «عمومی» به «نیمه‌حساس و قابل اطمینان» ارتقاء می‌دهد. این قطعه برای مقسم‌های ولتاژ دقیق، مدارهای فیدبک پایدار، زمان‌بندهای قابل تکرار و کاربردهای کنترلی حساس که در آنها عملکرد ثابت و خطای کم اهمیت دارد، انتخابی ایده‌آل و حرفه‌ای محسوب می‌شود. اگرچه برای کاربردهای مرجع فوق‌دقیق، فرکانس‌های خیلی بالا یا مدارهای با نویز بسیار کم ممکن است محدودیت داشته باشد، اما برای اکثریت قریب به اتفاق پروژه‌های صنعتی، پزشکی و اندازه‌گیری که به دقت و پایداری بالاتر از نسخه 5% نیاز دارند، گزینه‌ای بهینه، اقتصادی و بسیار توصیه‌شده است.
