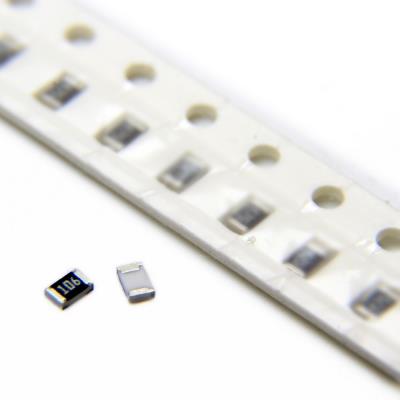

RESISTOR 10MOHMS 0805 5% SMD
یک مقاومت ثابت (فیلم ضخیم) از نوع SMD است. این قطعه در پکیج استاندارد و پرکاربرد 0805 ارائه می‌شود و برای کاربردهای عمومی در مدارهای الکترونیکی که به مقدار مقاومت فوق‌العاده بالا (10 مگااهم) و تحمل ولتاژ مناسب نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 10 مگااهم (10,000,000 Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 125mW (0.125W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 10MΩ

• حداکثر توان قابل تحمل: 125mW

• حداکثر ولتاژ کاری: 150VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): استاندارد ±100ppm/°C

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت‌های Pull-up / Pull-down با امپدانس فوق‌العاده بالا برای خطوط ورودی با حساسیت بالا (High-Impedance Inputs) مانند گیت‌های CMOS، پایه‌های ADC و مقایسه‌گرها.

• مقسم‌های ولتاژ (Voltage Dividers) برای ولتاژهای بالا در مدارهای نظارتی و نمونه‌برداری ولتاژ با جریان کشی حداقلی.

• مقاومت‌های نشت (Bleeder Resistors) کم‌مصرف در مدارهای ولتاژ بالا با خازن‌های کوچک.

• مدارهای زمان‌بند (RC Timing Circuits) با ثابت زمانی فوق‌العاده طولانی در ترکیب با خازن‌های کوچک برای تایمرهای طولانی‌مدت یا مدارهای تأخیر.

• مقاومت‌های فیدبک (Feedback Resistors) در تقویت‌کننده‌های عملیاتی پیکربندی‌شده به عنوان مدارهای یکپارچه‌کننده (Integrators) با ثابت زمانی بزرگ.

✅ مزایا:

• پکیج 0805: اندازه متداول و مناسب برای نصب دستی، با فاصله ایمن‌تر نسبت به پکیج‌های کوچک‌تر.

• ولتاژ کاری 150V: قابلیت کار در مدارهای با پتانسیل الکتریکی بالا را با ایمنی مناسب فراهم می‌کند.

• توان 125mW: ظرفیت توانی کافی برای کاربردهای سیگنال با جریان میکروآمپری.

• TCR بهبودیافته (±100ppm/°C): پایداری دمایی نسبتاً خوب برای چنین مقدار مقاومت بالایی.

• دامنه دمایی وسیع: امکان استفاده در محیط‌های عملیاتی چالش‌برانگیز.

🎯 جمع‌بندی:
این مقاومت 10 مگااهم در پکیج 0805 با دقت 5%، یک قطعه تخصصی و چالش‌برانگیز برای کاربردهای بسیار خاص است. این قطعه تنها در کاربردهای خاص با نیاز به امپدانس فوق‌العاده بالا (مانند برخی مدارهای حس‌گر، یکپارچه‌سازهای آنالوگ با ثابت زمانی بزرگ یا ورودی‌های با امپدانس بسیار بالا) استفاده می‌شود. چالش‌های عمده مربوط به آلودگی، اثرات پارازیتی غالبه و نویزپذیری، استفاده عملی از آن را بسیار محدود و مستلزم طراحی، ساخت و تمیزکاری PCB با دقت استثنایی می‌کند. این قطعه به هیچ وجه برای کاربردهای عمومی یا محیط‌های غیرایده‌آل توصیه نمی‌شود. تنها در کاربردهای DC خاص مانند برخی مدارهای یکپارچه‌ساز، مقسم‌های ولتاژ استاتیک یا مدارهای تست نشتی، و با رعایت تمامی ملاحظات فوق ممکن است مورد استفاده قرار گیرد. در بسیاری از موارد، بازنگری در طراحی مدار برای اجتناب از نیاز به چنین مقدار مقاومت بالایی، راه حل بهتری است.
