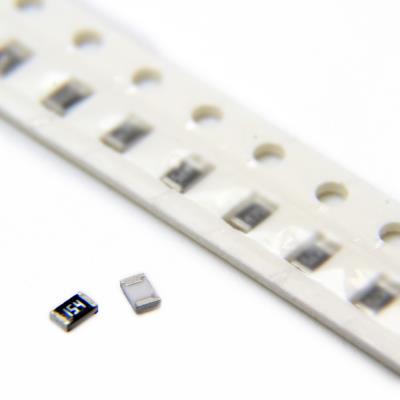

RESISTOR 150KOHMS 0805 5% SMD
یک مقاومت ثابت (فیلم ضخیم) از نوع SMD است. این قطعه در پکیج استاندارد و پرکاربرد 0805 ارائه می‌شود و برای کاربردهای عمومی در مدارهای الکترونیکی که به مقدار مقاومت بالا (150 کیلواهم)، توان مناسب و تحمل ولتاژ بالا نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 150 کیلواهم (150,000 Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 125mW (0.125W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 150kΩ

• حداکثر توان قابل تحمل: 125mW

• حداکثر ولتاژ کاری: 150VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): استاندارد ±100ppm/°C

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت‌های Pull-up / Pull-down با امپدانس بالا برای خطوط دیجیتال حساس، پین‌های ورودی میکروکنترلر و رابط‌های I²C.

• مقسم‌های ولتاژ (Voltage Dividers) در مدارهای آنالوگ، سنسورها و نظارت بر ولتاژ.

• مقاومت‌های فیدبک (Feedback Resistors) در تقویت‌کننده‌های عملیاتی و منابع تغذیه برای تنظیم بهره یا سطح ولتاژ.

• مدارهای زمان‌بند (RC Timing Circuits) در ترکیب با خازن‌ها برای ایجاد تأخیر، نوسان یا فیلتر کردن.

• بار (Load Resistor) در خروجی‌های سیگنال یا منابع جریان کم.

• کاربردهای عمومی در انواع بردهای الکترونیکی صنعتی، مصرفی و مخابراتی.

✅ مزایا:

• پکیج 0805: اندازه متداول و بسیار مناسب برای نصب و تعمیر دستی، با قابلیت اطمینان بهتر نسبت به پکیج‌های کوچک‌تر.

• ولتاژ کاری 150V: تحمل ولتاژ بالا برای کار ایمن در مدارهای با پتانسیل الکتریکی متوسط-بالا.

• توان 125mW: ظرفیت توانی مناسب برای اکثر کاربردهای سیگنال.

• مقدار مقاومت پرکاربرد: یکی از مقادیر استاندارد و پراستفاده برای امپدانس‌های بالا.

• TCR بهبودیافته (±100ppm/°C): پایداری دمایی خوب برای اکثر کاربردهای عمومی.

• دامنه دمایی وسیع: قابلیت عملکرد در محیط‌های صنعتی با شرایط دمایی متنوع.

🎯 جمع‌بندی:
این مقاومت 150 کیلواهم در پکیج 0805، یک قطعه کلیدی، همه‌کاره و قابل اطمینان برای ایجاد امپدانس‌های بالا در طراحی‌های الکترونیکی است. این قطعه برای مقسم ولتاژ، Pull-up و مدارهای زمان‌بند در کاربردهای عمومی و صنعتی ایده‌آل است. پایداری دمایی خوب (±100ppm/°C) و پکیج بزرگ‌تر نسبت به 0603، قابلیت اطمینان آن را افزایش داده و چالش‌های مربوط به نشت سطحی را کاهش می‌دهد. این قطعه برای کاربردهای DC و فرکانس پایین در بردهای مختلف گزینه‌ای عالی و متداول است، اما برای محیط‌های خیلی مرطوب یا کثیف و کاربردهای فرکانس خیلی بالا باید با احتیاط استفاده شود.
