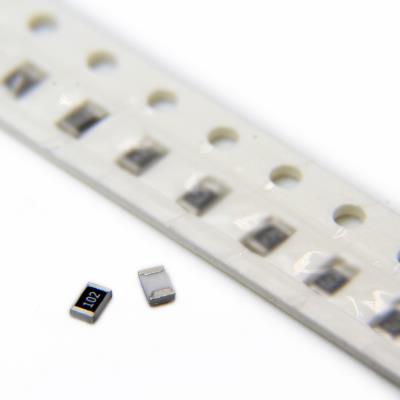

RESISTOR 1KOHMS 0805 5% SMD
یک مقاومت ثابت (فیلم ضخیم) از نوع SMD است. این قطعه در پکیج استاندارد و پرکاربرد 0805 ارائه می‌شود و برای کاربردهای عمومی در مدارهای الکترونیکی که به مقدار مقاومت متوسط (1 کیلواهم)، توان مناسب و تحمل ولتاژ بالا نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 1 کیلواهم (1,000 Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 125mW (0.125W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 1kΩ

• حداکثر توان قابل تحمل: 125mW

• حداکثر ولتاژ کاری: 150VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): استاندارد ±100ppm/°C

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت‌های Pull-up / Pull-down پرکاربرد برای خطوط دیجیتال، پین‌های میکروکنترلر و رابط‌های ارتباطی.

• مقسم‌های ولتاژ (Voltage Dividers) در مدارهای آنالوگ، سنسورها و تنظیم سطح سیگنال.

• مقاومت‌های بایاس (Bias Resistors) در طبقات تقویت ترانزیستوری و مدارهای آنالوگ پایه.

• مقاومت‌های فیدبک (Feedback Resistors) در تقویت‌کننده‌های عملیاتی با بهره پایین.

• مدارهای زمان‌بند (RC Timing Circuits) در ترکیب با خازن‌ها برای ایجاد تأخیر یا نوسان.

• مقاومت‌های محدودکننده جریان (Current Limiting) برای LEDهای کم‌توان یا مدارهای حساس.

• کاربردهای عمومی در انواع بردهای الکترونیکی صنعتی، مصرفی و مخابراتی.

✅ مزایا:

• پکیج 0805: اندازه متداول و بسیار مناسب برای نصب و تعمیر دستی.

• ولتاژ کاری 150V: تحمل ولتاژ بالا برای کار در مدارهای با ولتاژ بایاس نسبتاً زیاد.

• توان 125mW: ظرفیت توانی مناسب برای اکثر کاربردهای سیگنال و عمومی.

• مقدار مقاومت پرکاربرد و پایه: یکی از متداول‌ترین مقادیر مقاومت در الکترونیک.

• TCR بهبودیافته (±100ppm/°C): پایداری دمایی خوب برای اکثر کاربردهای عمومی.

• دامنه دمایی وسیع: قابلیت عملکرد در محیط‌های صنعتی با شرایط دمایی متنوع.

🎯 جمع‌بندی:
این مقاومت 1 کیلواهم در پکیج 0805، یک قطعه اساسی، همه‌کاره و فوق‌العاده مقرون‌به‌صرفه برای استفاده در طیف گسترده‌ای از طراحی‌های الکترونیکی است. ترکیب مقدار مقاومت پایه و پرکاربرد، توان نامی کافی (125mW)، ولتاژ کاری مناسب (150V) و پکیج استاندارد، آن را به گزینه‌ای پیش‌فرض و مطمئن برای تقسیم ولتاژ، کشیدن خطوط، زمان‌بندی و کاربردهای عمومی در بردهای SMD تبدیل می‌کند. در طراحی‌های حساس به دقت بالا یا دما، باید به محدودیت‌های تحمل 5% توجه داشت. برای اغلب کاربردهای عمومی صنعتی و مصرفی، انتخابی ایده‌آل، متعادل و پرتکرار است.
