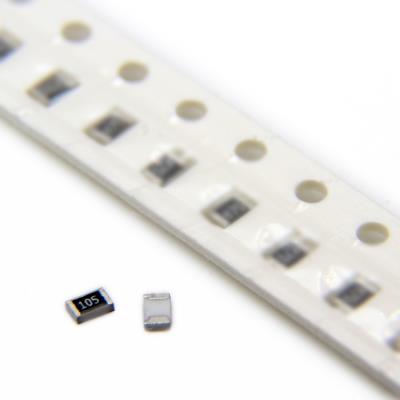

RESISTOR 1MOHMS 0805 5% SMD
یک مقاومت ثابت (فیلم ضخیم) از نوع SMD است. این قطعه در پکیج استاندارد و پرکاربرد 0805 ارائه می‌شود و برای کاربردهای عمومی در مدارهای الکترونیکی که به مقدار مقاومت بالا (1 مگااهم) و تحمل ولتاژ مناسب نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 1 مگااهم (1,000,000 Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 125mW (0.125W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 1MΩ

• حداکثر توان قابل تحمل: 125mW

• حداکثر ولتاژ کاری: 150VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): استاندارد ±100ppm/°C

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مدارهای Pull-up / Pull-down با امپدانس بالا برای خطوط دیجیتال حساس و ورودی‌های با امپدانس بالا.

• مقسم‌های ولتاژ (Voltage Dividers) برای ولتاژهای بالا در مدارهای نظارتی و نمونه‌برداری ولتاژ.

• مقاومت‌های نشت (Bleeder Resistors) برای تخلیه ایمن خازن‌های ولتاژ بالا.

• مدارهای زمان‌بند (RC Timing Circuits) با ثابت زمانی طولانی در ترکیب با خازن‌ها برای تایمرها و مدارهای تأخیر.

• مقاومت‌های فیدبک (Feedback Resistors) در تقویت‌کننده‌های عملیاتی برای بهره‌های بالا.

• کاربردهای عمومی در انواع بردهای الکترونیکی صنعتی، مصرفی و مخابراتی که به مقادیر مقاومت بالا نیاز دارند.

✅ مزایا:

• پکیج 0805: اندازه متداول و بسیار مناسب برای نصب و تعمیر دستی.

• ولتاژ کاری 150V: تحمل ولتاژ بالا برای کار در مدارهای با پتانسیل الکتریکی نسبتاً زیاد.

• توان 125mW: ظرفیت توانی مناسب برای اکثر کاربردهای سیگنال.

• مقدار مقاومت پرکاربرد برای امپدانس‌های بالا.

• TCR بهبودیافته (±100ppm/°C): پایداری دمایی خوب برای اکثر کاربردهای عمومی.

• دامنه دمایی وسیع: قابلیت عملکرد در محیط‌های صنعتی با شرایط دمایی متنوع.

🎯 جمع‌بندی:
این مقاومت 1 مگااهم در پکیج 0805، یک قطعه اساسی و مقرون‌به‌صرفه برای ایجاد امپدانس‌های بالا در طراحی‌های الکترونیکی است. این قطعه برای مقسم‌های ولتاژ، مدارهای زمان‌بند طولانی و کاربردهای Pull-up کم‌مصرف ایده‌آل است. ترکیب مقدار مقاومت بالا، توان مناسب، ولتاژ کاری خوب و پکیج استاندارد، آن را به گزینه‌ای مطمئن برای کاربردهای عمومی تبدیل می‌کند. با این حال، باید ملاحظات مربوط به نشت سطحی و اثرات پارازیتی در فرکانس‌های بالا را در نظر گرفت. برای اغلب کاربردهای DC و فرکانس پایین در محیط‌های تمیز، انتخابی عملی و اقتصادی است.
