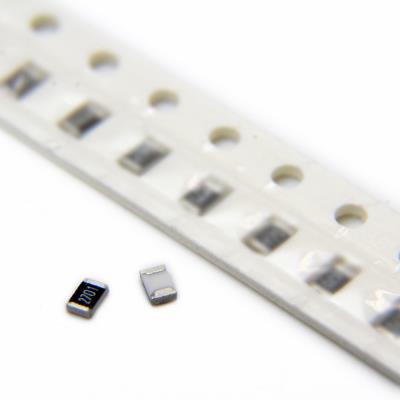

RESISTOR 2.7KOHMS 0805 1% SMD
یک مقاومت ثابت (فیلم ضخیم) از نوع SMD است. این قطعه در پکیج استاندارد و پرکاربرد 0805 ارائه می‌شود و برای کاربردهای عمومی و نیمه‌دقیق در مدارهای الکترونیکی که به مقدار مقاومت متوسط-بالا (2.7 کیلواهم)، دقت بالا و تحمل ولتاژ مناسب نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 2.7 کیلواهم (2,700 Ω)

• تحمل (دقت): ±1%

• توان نامی (Rating): 125mW (0.125W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 2.7kΩ

• حداکثر توان قابل تحمل: 125mW

• حداکثر ولتاژ کاری: 150VDC

• تحمل (تلورانس): ±1%

• ضریب دمایی (TCR): استاندارد ±100ppm/°C

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقسم‌های ولتاژ (Voltage Dividers) دقیق در مدارهای اندازه‌گیری، سنسورهای دقیق و مدارهای مرجع آنالوگ.

• مقاومت‌های فیدبک (Feedback Resistors) با دقت بالا در تقویت‌کننده‌های عملیاتی، منابع تغذیه خطی و سوئیچینگ برای تنظیم بهره یا سطح ولتاژ پایدار.

• مقاومت‌های Pull-up / Pull-down دقیق در رابط‌های ارتباطی حساس، مدارهای نمونه‌برداری ADC و جاهایی که آستانه‌های ولتاژ قابل تکرار اهمیت دارد.

• مدارهای زمان‌بند (RC Timing Circuits) با تکرارپذیری بالا در اسیلاتورهای دقیق، تایمرها و مدارهای تأخیر.

• مقاومت‌های بایاس (Bias Resistors) دقیق در طبقات تقویت ترانزیستوری و مدارهای آنالوگ حساس.

• کاربردهای عمومی در بردهای الکترونیکی صنعتی، پزشکی، اندازه‌گیری و مخابراتی که به پایداری و دقت بهبودیافته نیاز دارند.

✅ مزایا:

• پکیج 0805: اندازه متداول و بسیار مناسب برای نصب و تعمیر دستی.

• دقت بالا (1%): امکان طراحی مدارهای دقیق‌تر، با عملکرد قابل پیش‌بینی و تکرارپذیری بهتر را فراهم می‌کند.

• ولتاژ کاری 150V: تحمل ولتاژ بالا برای کار ایمن در مدارهای با پتانسیل الکتریکی متوسط-بالا.

• توان 125mW: ظرفیت توانی مناسب برای اکثر کاربردهای سیگنال (حداکثر جریان مجاز: ~6.8mA).

• TCR بهبودیافته (±100ppm/°C): پایداری دمایی خوب برای اکثر کاربردهای صنعتی.

• دامنه دمایی وسیع: عملکرد مطمئن در محیط‌های چالش‌برانگیز.

🎯 جمع‌بندی:
این مقاومت 2.7 کیلواهم در پکیج 0805 با دقت 1%، یک قطعه دقیق، قابل اطمینان و حرفه‌ای برای طراحی‌های الکترونیکی نیمه‌حساس است. این قطعه تعادلی عالی بین دقت، توان، اندازه و هزینه ارائه می‌دهد و برای مقسم‌های ولتاژ دقیق، مدارهای فیدبک پایدار و زمان‌بندهای با قابلیت تکرار بالا در کاربردهای صنعتی و اندازه‌گیری ایده‌آل است. اگرچه برای کاربردهای مرجع فوق‌دقیق، فرکانس‌های خیلی بالا یا مدارهای با نویز بسیار کم ممکن است محدودیت داشته باشد، اما برای اکثر پروژه‌های حرفه‌ای که به تکرارپذیری و پایداری بهتر از نسخه 5% نیاز دارند، انتخابی بهینه و مطمئن محسوب می‌شود.
