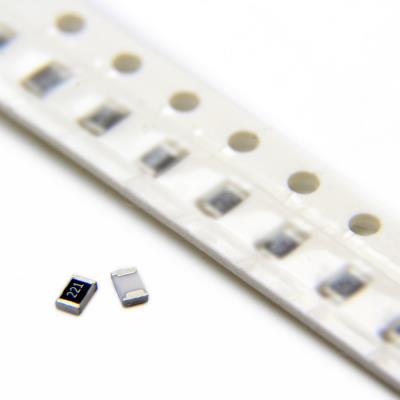

RESISTOR 220OHMS 0805 5% SMD
یک مقاومت ثابت (فیلم ضخیم) از نوع SMD است. این قطعه در پکیج استاندارد و پرکاربرد 0805 ارائه می‌شود و برای کاربردهای عمومی در مدارهای الکترونیکی که به مقدار مقاومت متوسط (220 اهم)، توان مناسب و تحمل ولتاژ بالا نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 220 اهم (Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 125mW (0.125W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 220Ω

• حداکثر توان قابل تحمل: 125mW

• حداکثر ولتاژ کاری: 150VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): استاندارد ±100ppm/°C

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت‌های Pull-up / Pull-down پرکاربرد برای خطوط دیجیتال، پین‌های میکروکنترلر و رابط‌های ارتباطی.

• مقاومت‌های محدودکننده جریان (Current Limiting) برای LEDهای کم‌توان.

• مقسم‌های ولتاژ (Voltage Dividers) در مدارهای آنالوگ، سنسورها و تنظیم سطح سیگنال.

• مقاومت‌های بایاس (Bias Resistors) در طبقات تقویت ترانزیستوری و مدارهای آنالوگ.

• مقاومت‌های میراکننده (Snubber) در مدارهای سوئیچینگ برای کاهش نویز و اسپایک.

• بار (Load Resistor) در مدارهای تست و شبیه‌سازی با توان متوسط.

• کاربردهای عمومی در بردهای الکترونیکی صنعتی، مصرفی و خودرویی.

✅ مزایا:

• پکیج 0805: اندازه متداول و بسیار مناسب برای نصب و تعمیر دستی.

• ولتاژ کاری 150V: تحمل ولتاژ بالا برای کار ایمن در مدارهای با پتانسیل الکتریکی متوسط-بالا.

• توان 125mW: ظرفیت توانی مناسب برای اکثر کاربردهای سیگنال و عمومی (حداکثر جریان مجاز: ~23.8mA).

• مقدار مقاومت پرکاربرد: یکی از مقادیر استاندارد در سری E24.

• TCR بهبودیافته (±100ppm/°C): پایداری دمایی خوب برای اکثر کاربردهای عمومی.

• دامنه دمایی وسیع: قابلیت عملکرد در محیط‌های صنعتی با شرایط دمایی متنوع.

🎯 جمع‌بندی:
این مقاومت 220 اهم در پکیج 0805، یک قطعه اساسی، همه‌کاره و فوق‌العاده متداول در طراحی الکترونیک است. این مقدار مقاومت به‌طور گسترده‌ای برای Pull-up/Pull-down، تقسیم ولتاژ عمومی و محدود کردن جریان استفاده می‌شود. ترکیب اندازه مناسب، پایداری دمایی خوب (±100ppm/°C)، توان قابل قبول و ولتاژ کاری بالا، آن را به گزینه‌ای مطمئن و همه‌جانبه برای اکثر کاربردهای غیرحساس تبدیل کرده است. در طراحی‌های حساس به دقت بالا یا دما، باید به محدودیت‌های تحمل 5% توجه داشت. برای اغلب کاربردهای عمومی در محیط‌های صنعتی و مصرفی، انتخابی ایده‌آل، مقرون‌به‌صرفه و استاندارد است.
