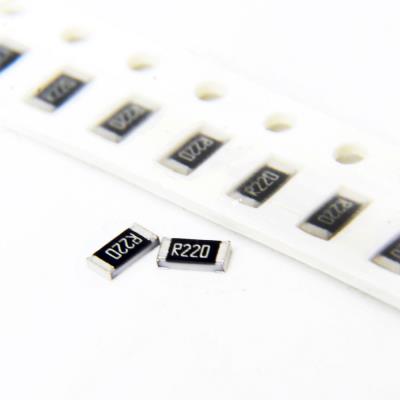

RESISTOR 0.22OHMS 1206 5% SMD

یک مقاومت ثابت (فیلم ضخیم) با مقدار بسیار پایین (0.22 اهم یا 220 میلی‌اهم) است که توسط یک سازنده عمومی (Non-Brand) تولید شده است. این قطعه در پکیج سطح‌نشین استاندارد 1206 ارائه می‌شود و برای کاربردهای عمومی غیرحساس که به یک مقاومت کم‌مقدار با توان متوسط و ولتاژ بالا نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor) / شنت جریان (Current Shunt)

• مقاومت اسمی: 0.22 Ω (اهم) / 220 mΩ (میلی‌اهم)

• تلرانس (دقت): ±5%

• توان نامی: 250 mW (میلی‌وات)

• ولتاژ کاری DC حداکثر: 200 V

• کاربرد: عمومی (General Application)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 0.22 Ω (220 mΩ)

• تلرانس: ±5%

• حداکثر ولتاژ مجاز DC: 200 V

• ضریب دمایی (TCR): ±100 ppm/°C

• دامنه دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• شنت جریان (Current Shunt) با دقت پایین: برای تشخیص وجود جریان، محافظت در برابر اتصال کوتاه یا اندازه‌گیری تقریبی جریان در مدارهای با جریان تا حدود 1 آمپر.

• محدود کننده جریان (Current Limiting): برای محافظت از بارهای با جریان نسبتاً بالا مانند ال ئی دی‌های پرقدرت، موتورهای DC کوچک یا سایر بارهای با جریان متوسط.

• دمپر (Snubber) در مدارهای سوئیچینگ: معمولاً به صورت سری با یک خازن برای میرا کردن نوسانات.

• پیش‌بار (Preload Resistor): در خروجی منابع تغذیه برای بهبود پایداری در حالت بی‌باری.

• تقسیم جریان در مسیرهای موازی: برای کمک به توزیع اولیه جریان بین شاخه‌ها (با دقت نه چندان بالا).

✅ مزایا و ویژگی‌ها:

• پکیج 1206: اندازه استاندارد و مناسب که امکان مدیریت حرارتی بهتر نسبت به سایزهای کوچکتر (مانند 0805) و تحمل جریان‌های بالاتر را فراهم می‌کند.

• مقدار مقاومت بسیار کم (0.22Ω): در دسته مقاومت‌های کم‌مقدار (Low-Value) قرار دارد و افت ولتاژ کمی ایجاد می‌کند.

• توان نامی مناسب (250mW): امکان عبور جریان‌های نسبتاً بالایی را فراهم می‌کند.

• ضریب دمایی نسبتاً خوب (±100 ppm/°C): برای یک مقاومت عمومی با این مقدار کم، پایداری دمایی بهتری نسبت به نمونه‌های با TCR ±400 ppm/°C دارد.

• ولتاژ کاری بسیار بالا (200V): مزیت کلیدی این قطعه است که امکان استفاده ایمن در مدارهای با ولتاژهای متوسط تا بالا را ممکن می‌سازد.

• دامنه دمای عملیاتی گسترده: از نظر مشخصات فنی، محدوده وسیعی را پوشش می‌دهد.

🎯 جمع‌بندی:
این مقاومت 0.22 اهمی 1206 با دقت 5% و TCR ±100 ppm/°C یک قطعه عمومی‌ و اقتصادی با قابلیت تحمل ولتاژ بالا است. این قطعه می‌تواند برای کاربردهای غیرحساس اندازه‌گیری جریان، نظارت ساده یا محافظت در مدارهایی که تغییرات دمایی محیطی کم است و دقت مطلق در اولویت نیست، گزینه‌ای مقرون‌به‌صرفه باشد (مانند یک محدودکننده جریان تخمینی یا شنت تشخیص).
