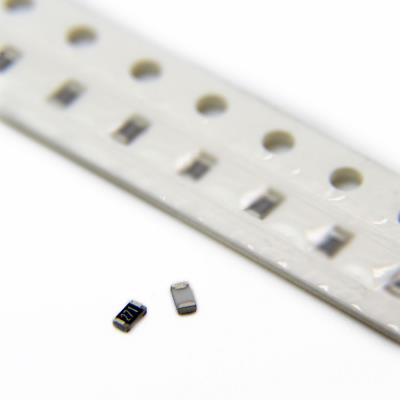

RESISTOR 270OHMS 0603 5% SMD
یک مقاومت ثابت (فیلم ضخیم) از نوع SMD است. این قطعه در پکیج کوچک و رایج 0603 ارائه می‌شود و برای کاربردهای عمومی در مدارهای الکترونیکی که به مقدار مقاومت متوسط (270 اهم) در فضای فشرده نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 270 اهم (Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 100mW (0.1W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 270Ω

• حداکثر توان قابل تحمل: 100mW

• حداکثر ولتاژ کاری: 75VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): استاندارد ±100ppm/°C

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت‌های Pull-up / Pull-down پرکاربرد برای خطوط دیجیتال، پین‌های میکروکنترلر و رابط‌های ارتباطی.

• مقسم‌های ولتاژ (Voltage Dividers) در مدارهای آنالوگ، سنسورها و تنظیم سطح سیگنال.

• مقاومت‌های بایاس (Bias Resistors) در طبقات تقویت ترانزیستوری و مدارهای آنالوگ پایه.

• مقاومت‌های محدودکننده جریان (Current Limiting) برای LEDهای فوق‌کم‌مصرف.

• بار (Load Resistor) در خروجی سیگنال‌های کوچک و مدارهای تست.

• کاربردهای عمومی در بردهای الکترونیکی فوق‌فشرده مانند تلفن‌های همراه، ماژول‌های بلوتوث/Wi-Fi، دستگاه‌های پوشیدنی و لوازم الکترونیکی مصرفی کوچک.

✅ مزایا:

• پکیج 0603: اندازه بسیار کوچک و مناسب برای طراحی‌های با چگالی بالا و مینیاتوری.

• مقدار مقاومت استاندارد و پرکاربرد: یکی از مقادیر پایه در سری E24.

• ولتاژ کاری 75V: ایمنی کافی برای اکثر مدارهای منطقی و ولتاژهای تغذیه متداول.

• TCR خوب (±100ppm/°C): پایداری دمایی مناسب برای اکثر کاربردهای غیرحساس.

• دامنه دمایی وسیع: قابلیت عملکرد در شرایط محیطی مختلف.

🎯 جمع‌بندی:
این مقاومت 270 اهم در پکیج 0603، یک قطعه اساسی، متداول و همه‌کاره برای کاربردهای سیگنال‌دهی دیجیتال (Pull-up/Pull-down) و بایاس در طراحی‌های فوق‌فشرده است. اندازه کوچک، پایداری دمایی خوب (±100ppm/°C) و قیمت ناچیز، آن را به انتخابی ایده‌آل و پرتکرار در صنعت تبدیل کرده است. با این حال، محدودیت توان پایین (100mW) و جریان حداکثر بسیار کم (حدود 19.2mA) مهم‌ترین نکته طراحی است که آن را صرفاً برای کاربردهای سیگنال و کنترل با جریان ناچیز مناسب می‌سازد. برای اغلب کاربردهای منطقی و رابط‌های دیجیتال در فضای محدود، یک انتخاب مطمئن، بهینه و استاندارد است.
