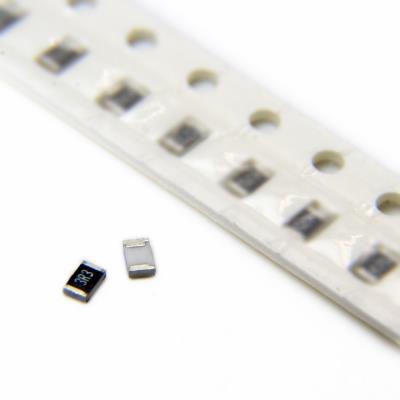

RESISTOR 3.3OHMS 0805 5% SMD
یک مقاومت ثابت (فیلم ضخیم) از نوع SMD است. این قطعه در پکیج استاندارد و پرکاربرد 0805 ارائه می‌شود و برای کاربردهای عمومی در مدارهای الکترونیکی که به مقدار مقاومت بسیار کم (3.3 اهم)، توان نسبتاً بالا و تحمل ولتاژ بالا نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 3.3 اهم (Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 125mW (0.125W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 3.3Ω

• حداکثر توان قابل تحمل: 125mW

• حداکثر ولتاژ کاری: 150VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): استاندارد ±400ppm/°C

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت‌های محدودکننده جریان (Current Limiting) با توان بالاتر برای LEDهای پرقدرت، راه‌اندازها و بارهای با جریان متوسط.

• مقاومت‌های راه‌انداز (Inrush Current Limiter) در مسیر تغذیه مدارهای با خازن‌های ورودی بزرگ‌تر.

• مقاومت‌های حس جریان عمومی (General Current Sensing) در مسیرهای تغذیه، درایورهای موتور و مدارهای کنترل توان (با توجه به دقت و TCR).

• مقاومت‌های میراکننده (Snubber) و دمپر (Damper) در مدارهای سوئیچینگ قدرت.

• ترمیناتور خطوط انتقال (Line Termination) با امپدانس پایین.

• کاربردهای عمومی در بردهای صنعتی، کنترل توان، منبع تغذیه و خودرویی.

✅ مزایا:

• پکیج 0805: اندازه متداول و مناسب برای نصب و تعمیر دستی، با قابلیت اتلاف حرارت بسیار بهتر نسبت به پکیج‌های کوچک‌تر (مانند 0603).

• توان 125mW: ظرفیت توانی خوب برای کاربردهای با جریان متوسط (حداکثر جریان مجاز: ~195mA).

• ولتاژ کاری بالا (150V): ایمنی و حاشیه کاری عالی برای کار در مدارهای با ولتاژهای مختلف یا شرایط گذرا.

• مقدار مقاومت بسیار کم و پرکاربرد: مناسب برای محدود کردن جریان در محدوده صدها میلی‌آمپر.

• دامنه دمایی وسیع: عملکرد مطمئن در شرایط محیطی سخت.

🎯 جمع‌بندی:
این مقاومت 3.3 اهم در پکیج 0805، یک قطعه قوی با قابلیت تحمل جریان نسبتاً بالا برای کاربردهای عمومی محدود کردن جریان، راه‌انداز و حس جریان غیردقیق است. ارتقاء به پکیج 0805، توان قابل تحمل را به میزان قابل توجهی افزایش داده (125mW) و امکان کار ایمن با جریان‌های تا حدود 200mA و ولتاژهای بالا (150V) را فراهم می‌کند. این مقاومت برای محدود کردن جریان LEDهای پرقدرت، کاربردهای میراکنندگی (Snubber) و حس جریان عمومی در منابع تغذیه ایده‌آل است. با این حال، به دلیل دقت متوسط (5%) و پایداری دمایی ضعیف (TCR 400ppm/°C)، به هیچ وجه برای کاربردهای اندازه‌گیری دقیق، مدارهای حساس به دما یا تنظیم جریان دقیق توصیه نمی‌شود. برای چنین کاربردهایی باید از مقاومت‌های شنت (Shunt Resistor) با دقت و TCR به مراتب بهتر استفاده کرد.
