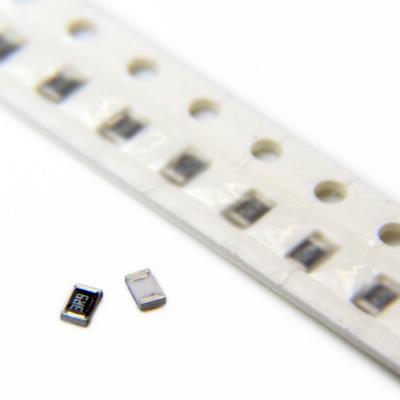

RESISTOR 3.9OHMS 0805 5% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت بسیار کم است. این قطعه در پکیج 0805 ارائه می‌شود و با توان نامی نسبتاً مناسب 125mW، برای کاربردهایی طراحی شده‌ است که به مقاومت کم در مسیر جریان نیاز دارند، مانند محدود کردن جریان، حس کردن جریان‌های کوچک یا به عنوان مقاومت تخلیه.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 3.9 اهم (Ω) - مقدار کم

• تحمل (دقت): ±5%

• توان نامی (Rating): 125mW (0.125W)

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 3.9Ω

• حداکثر توان قابل تحمل: 125mW

• حداکثر ولتاژ کاری: 150VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): استاندارد ±400 ppm/°C

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• محدودکننده جریان (Current Limiting): برای LEDها، سوئیچ‌های ترانزیستوری یا محافظت از ورودی‌های حساس در برابر جریان هجومی.

• مقاومت حس‌گر جریان (Current Sense Resistor): در مسیرهای تغذیه یا زمین برای اندازه‌گیری جریان‌های نسبتاً کوچک (در محدوده ده‌ها تا صدها میلی‌آمپر).

• مقاومت تخلیه (Bleeder Resistor): برای تخلیه ایمن خازن‌ها پس از قطع تغذیه.

• ترمیناتور (مطابقت امپدانسی): در خطوط انتقال سیگنال برای کاهش بازتاب‌ها.

• مقاومت فیدبک جریان: در برخی پیکربندی‌های تقویت‌کننده‌ها یا تنظیم‌کننده‌های جریان.

• کاربردهای عمومی در مدارهای قدرت پایین، درایورها و بردهای کنترل.

✅ مزایا:

• توان 125mW: برای یک مقاومت با مقدار کم، توان قابل تحمل نسبتاً خوبی را ارائه می‌دهد و امکان عبور جریان‌های بیشتری را نسبت به پکیج‌های کوچکتر (مثل 0603) فراهم می‌کند.

• مقدار مقاومت کم: مناسب برای کاربردهای حس جریان و محدود کردن جریان با افت ولتاژ کم.

• ولتاژ کاری 150V: حاشیه امنیت ولتاژی بسیار بالایی برای کار در مدارهای قدرت پایین و منطقی فراهم می‌کند.

• پکیج 0805: اندازه مناسب برای کار با جریان‌های بالاتر و اتلاف حرارتی بهتر نسبت به سایزهای کوچک.

🎯 جمع‌بندی:
این مقاومت 3.9 اهم در پکیج 0805، یک قطعه کاربردی و مقرون‌به‌صرفه برای کاربردهای عمومی با مقاومت کم و توان متوسط است. ترکیب توان 125mW و ولتاژ کاری 150V، انعطاف خوبی برای طراحی‌های مختلف ایجاد می‌کند. با این حال، توجه به محدودیت‌های اصلی آن یعنی TCR بالا و حساسیت به مقاومت مسیرهای PCB حیاتی است. این قطعه برای کاربردهای غیردقیق مانند محدودکننده جریان LED یا تخلیه خازن ایده‌آل است، اما گزینه مناسبی برای اندازه‌گیری دقیق جریان نیست.
