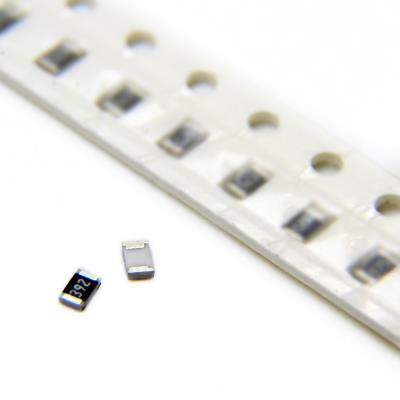

RESISTOR 3.9KOHMS 0805 5% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت متوسط است. این قطعه در پکیج استاندارد 0805 ارائه می‌شود و به دلیل داشتن مقدار مقاومت پرکاربرد 3.9 کیلواهم، توان نامی مناسب و تحمل ولتاژ بالا، یک انتخاب متداول و قابل اعتماد برای طیف گسترده‌ای از کاربردهای پایه‌ای و عمومی در مدارهای الکترونیکی محسوب می‌شود.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 3.9 کیلواهم (kΩ) یا 3900 اهم (Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 125mW (0.125W)

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 3.9kΩ

• حداکثر توان قابل تحمل: 125mW

• حداکثر ولتاژ کاری: 150VDC

• تحمل (تلورانس): ±5%

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت‌های Pull-up و Pull-down: تعیین سطح منطقی پایه‌های ورودی در میکروکنترلرها، آی²سی‌ها و مدارهای دیجیتال.

• تقسیم‌کننده ولتاژ: در مدارهای سنسور (مانند ترمیستورها، پتانسیومترها)، تنظیم سطح سیگنال و ایجاد ولتاژ مرجع.

• مقاومت‌های بایاس و بار: در مراحل تقویت‌کننده ترانزیستوری (BJT/FET) و آیسی‌های عملیاتی.

• مدارهای زمان‌بندی RC: در ترکیب با خازن برای ایجاد تأخیر، تولید پالس یا تعیین فرکانس در مدارهای ساده مانند نوسان‌سازها یا تایمرهای 555.

• محدودکننده جریان: برای LEDها یا محافظت از پایه‌های حساس با جریان‌های بسیار پایین.

• کاربردهای عمومی در تمامی بردهای الکترونیکی از جمله منابع تغذیه، درایورها، ماژول‌های ارتباطی و لوازم مصرفی.

✅ مزایا:

• مقدار مقاومت رایج: 3.9kΩ یک مقدار استاندارد در سری E24 است که در طراحی‌های فراوانی مورد استفاده قرار می‌گیرد.

• توان نامی مناسب (125mW): برای اکثر کاربردهای سیگنال‌های کم‌توان و ولتاژ پایین کافی است و حاشیه اطمینان خوبی ایجاد می‌کند.

• ولتاژ کاری بالا (150V): امکان استفاده ایمن در مدارهای با ولتاژهای آنالوگ بالاتر یا خطوط تغذیه را فراهم می‌کند.

• پکیج 0805: اندازه ایده‌آل برای مونتاژ دستی و ماشینی، با قابلیت تحمل توان بهتر نسبت به 0603.

• دامنه دمایی گسترده: مناسب برای کار در شرایط محیطی سخت از جمله کاربردهای صنعتی.

🎯 جمع‌بندی:
این مقاومت 3.9 کیلواهم در پکیج 0805 با دقت 5%، یک قطعه اساسی، همه‌کاره و بسیار مقرون‌به‌صرفه برای استفاده در عمده‌ای از کاربردهای الکترونیکی عمومی است. ترکیب مقدار رایج، توان کافی، ولتاژ کاری بالا و اندازه مناسب، آن را به یک انتخاب پیش‌فرض و محبوب در کشوی قطعات هر مهندس تبدیل کرده است. این مقاومت برای کاربردهای غیردقیق و عمومی که در آن تغییرات جزئی مقاومت تأثیر مخربی ندارد، گزینه‌ای ایده‌آل است، اما برای مدارهای با دقت و پایداری حساسیت بحرانی، باید گزینه‌های دقیق‌تر (1% یا بهتر با TCR پایین) در نظر گرفته شود.
