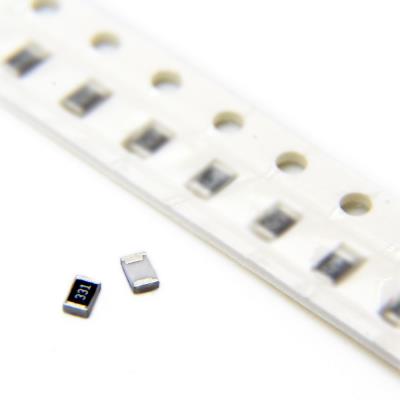

RESISTOR 330OHMS 0805 5% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت پایین و پرکاربرد است. این قطعه در پکیج استاندارد 0805 ارائه می‌شود و به دلیل مقدار متداول 330 اهم، توان نامی مناسب و ولتاژ کاری بالا، یک قطعه اساسی و همه‌کاره در طراحی‌های الکترونیکی برای محدود کردن جریان و کاربردهای عمومی است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 330 اهم (Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 125mW (0.125W)

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 330Ω

• حداکثر توان قابل تحمل: 125mW

• حداکثر ولتاژ کاری: 150VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): ±100 ppm/°C (محدوده: -100 تا +100 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• محدودکننده جریان LED: پرکاربردترین کاربرد؛ برای محافظت و تنظیم روشنایی LEDهای استاندارد در ولتاژهای 5V، 12V یا 24V.

• مقاومت‌های Pull-up/Pull-down: برای خطوط داده‌ی I²C، UART یا پایه‌های عمومی GPIO در میکروکنترلرها.

• مقاومت‌های بایاس (Bias Resistors): در مراحل تقویت‌کننده ترانزیستوری برای تنظیم نقطه کار.

• تقسیم‌کننده ولتاژ ساده: در ترکیب با مقاومت‌های دیگر برای کاهش سطح ولتاژ.

• مدارهای فیلتر RC پایه: در ترکیب با خازن برای فیلترکردن نویز یا ایجاد تأخیر زمانی ساده.

• کاربردهای عمومی در تمامی بردهای الکترونیکی مانند منابع تغذیه، ماژول‌ها، تجهیزات مصرفی و صنعتی.

✅ مزایا:

• مقدار مقاومت استاندارد و پرکاربرد: 330Ω یکی از مقادیر پراستفاده در صنعت، به ویژه برای LEDها و خطوط کششی (Pull-up) است.

• توان 125mW: ظرفیت توانی کافی برای اکثر کاربردهای سیگنال و محدودکننده جریان LED.

• ولتاژ کاری 150V: حاشیه ایمنی ولتاژی بسیار بالا برای کار در مدارهای با ولتاژ منطقی و تغذیه.

• TCR نسبتاً خوب (±100 ppm/°C): پایداری دمایی بهتری نسبت به مقاومت‌های فیلم ضخیم معمولی (±400 ppm/°C) دارد.

• پکیج 0805: اندازه ایده‌آل برای مونتاژ و تعمیرات دستی.

🎯 جمع‌بندی:
این مقاومت 330 اهم در پکیج 0805 با دقت 5% و TCR ±100 ppm/°C، یک قطعه کلاسیک، قابل اعتماد و اقتصادی است که در انبار هر مهندس و علاقه‌مندی یافت می‌شود. ترکیب مقدار پرکاربرد، توان مناسب و پایداری دمایی بهتر از استاندارد، آن را به یک انتخاب پیش‌فرض و مطمئن برای ده‌ها کاربرد روزمره تبدیل کرده است. این مقاومت تعادل بهینه‌ای بین عملکرد، هزینه و سهولت استفاده برقرار می‌کند.
