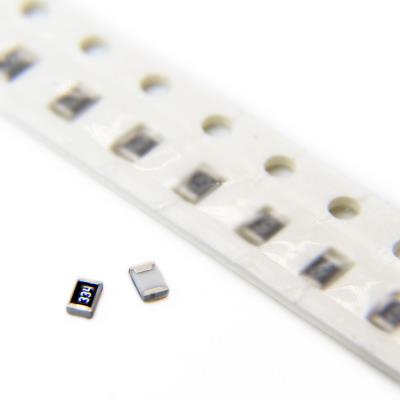

RESISTOR 330KOHMS 0805 5% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت بسیار بالا است. این قطعه در پکیج استاندارد 0805 ارائه می‌شود و با مقاومت اسمی 330 کیلواهم، برای کاربردهایی طراحی شده که به جریان‌های بسیار کم و امپدانس بالا نیاز دارند، مانند مدارهای بایاس، بارهای شبیه‌ساز و مدارهای زمان‌بندی با ثابت زمانی بزرگ.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 330 کیلواهم (kΩ) یا 330,000 اهم (Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 125mW (0.125W)

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 330kΩ

• حداکثر توان قابل تحمل: 125mW

• حداکثر ولتاژ کاری: 150VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): ±100 ppm/°C (محدوده: -100 تا +100 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت‌های بار (Load Resistors): در خروجی تقویت‌کننده‌های عملیاتی یا مدارهای آنالوگ برای ایجاد بار مناسب.

• مقاومت‌های بایاس (Bias Resistors): در گیت‌های ترانزیستورهای MOSFET برای ایجاد امپدانس ورودی بسیار بالا.

• مدارهای زمان‌بندی RC با ثابت زمانی طولانی: در ترکیب با خازن‌های ظرفیت متوسط برای ایجاد تأخیرهای زمانی طولانی (چند ثانیه یا بیشتر) در تایمرها، مدارهای راه‌انداز یا نوسان‌سازهای فرکانس پایین.

• مقاومت‌های فیدبک (Feedback Resistors): در برخی پیکربندی‌های تقویت‌کننده‌ها برای بهره‌های بسیار بالا.

• مدارهای تقسیم ولتاژ برای سنسورهای مقاومتی با حساسیت بالا (مانند برخی سنسورهای نوری).

• کاربردهای عمومی در مدارهای آنالوگ با امپدانس بالا.

✅ مزایا:

• مقدار مقاومت بسیار بالا: امکان کار با جریان‌های میکروآمپری و ایجاد ثابت‌های زمانی بزرگ را فراهم می‌کند.

• TCR نسبتاً خوب (±100 ppm/°C): برای یک مقاومت با ارزش بالا در کلاس 5%، پایداری دمایی قابل قبولی ارائه می‌دهد.

• ولتاژ کاری 150V: با توجه به مقاومت بالا، جریان عبوری حتی در این ولتاژ نیز بسیار ناچیز خواهد بود، بنابراین حاشیه امنیت ولتاژی عالی دارد.

• پکیج 0805: اندازه فشرده برای چنین مقدار مقاومت بزرگی.

🎯 جمع‌بندی:
این مقاومت 330 کیلواهم در پکیج 0805 با دقت 5%، یک قطعه تخصصی برای کاربردهای امپدانس بالا و زمان‌بندی است. در حالی که از نظر الکتریکی برای ایجاد جریان‌های بسیار کم و ثابت‌های زمانی طولانی ایده‌آل است، طراحی فیزیکی PCB و ملاحظات مربوط به نشت جریان، چالش اصلی استفاده از آن به شمار می‌روند. این قطعه برای کاربردهای غیردقیق عمومی با امپدانس بالا مناسب است، اما برای مدارهای دقیق حساس به نویز یا با نیاز به پایداری بالا، نیاز به طراحی بسیار careful و احتمالاً استفاده از مقاومت‌های با تکنولوژی بهتر (مانند فیلم نازک) دارد.
