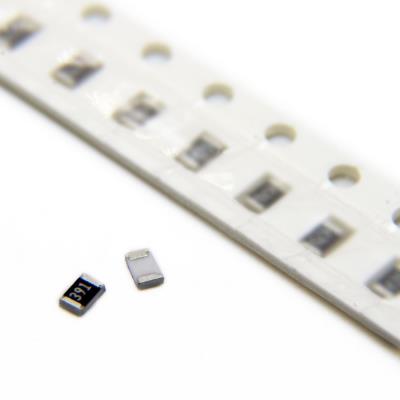

RESISTOR 390OHMS 0805 5% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت پایین و متداول است. این قطعه در پکیج استاندارد 0805 ارائه می‌شود و با مقاومت اسمی 390 اهم، جایگزین رایج و پرکاربردی برای مقاومت 330 اهم یا 470 اهم در طراحی‌هایی است که به مقدار مقاومت کمی بالاتر برای محدود کردن جریان یا تقسیم ولتاژ نیاز دارند.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 390 اهم (Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 125mW (0.125W)

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 390Ω

• حداکثر توان قابل تحمل: 125mW

• حداکثر ولتاژ کاری: 150VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): ±100 ppm/°C (محدوده: -100 تا +100 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• محدودکننده جریان LED: برای LEDهای با ولتاژ فوروارد (Vf) متفاوت یا در ولتاژهای منبع بالاتر (مانند 12V یا 24V) که نیاز به کاهش جریان و افزایش ایمنی دارند.

• مقاومت‌های Pull-up/Pull-down: در خطوط ارتباطی مانند I²C، One-Wire یا پایه‌های عمومی که مقدار مقاومت کمی بالاتر از 330Ω ترجیح داده می‌شود.

• تقسیم‌کننده ولتاژ: در مدارهای سنسور ساده یا تنظیم سطح سیگنال آنالوگ.

• مقاومت‌های بایاس (Bias Resistors): در مراحل تقویت‌کننده ترانزیستوری برای تنظیم جریان بیس یا امیتر.

• مدارهای فیلتر RC پایه: در ترکیب با خازن برای حذف نویز یا ایجاد تأخیر زمانی.

• کاربردهای عمومی در بردهای الکترونیکی مصرفی، صنعتی و ارتباطی.

✅ مزایا:

• مقدار مقاومت پرکاربرد و همه‌کاره: 390Ω یک مقدار استاندارد در سری E24 است که انعطاف خوبی در طراحی ایجاد می‌کند.

• توان 125mW: ظرفیت توانی کافی برای اکثر کاربردهای محدودکننده جریان LED و سیگنال.

• ولتاژ کاری 150V: حاشیه ایمنی ولتاژی عالی برای کار در مدارهای با ولتاژ منطقی و تغذیه.

• TCR نسبتاً خوب (±100 ppm/°C): پایداری دمایی بهتر از مقاومت‌های فیلم ضخیم معمولی (±400 ppm/°C).

• پکیج 0805: اندازه مناسب برای مونتاژ و تعمیر دستی.

🎯 جمع‌بندی:
این مقاومت 390 اهم در پکیج 0805 با دقت 5% و TCR ±100 ppm/°C، یک قطعه پایه‌ای، قابل اعتماد و بسیار کاربردی در کشوی قطعات هر طراح است. این مقاومت تعادل عملی خوبی بین کارایی و هزینه برقرار کرده و برای ده‌ها کاربرد عمومی که در آن‌ها دقت مطلق اهمیت بحرانی ندارد، یک انتخاب مطمئن و به صرفه محسوب می‌شود. استفاده از آن نشان‌دهنده طراحی آگاهانه و مبتنی بر قطعات استاندارد است.
