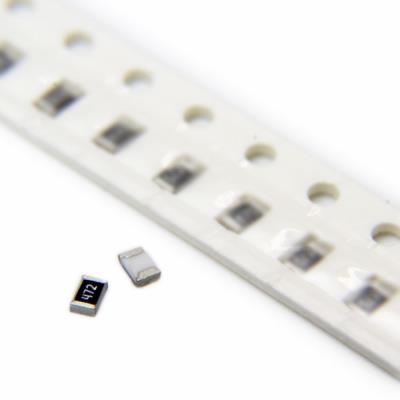

RESISTOR 4.7KOHMS 0805 5% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت متوسط و فوق‌العاده پرکاربرد است. این قطعه در پکیج استاندارد 0805 ارائه می‌شود و با مقاومت اسمی 4.7 کیلواهم، احتمالاً یکی از پراستفاده‌ترین مقادیر مقاومت در کل صنعت الکترونیک است که در نقشه‌های شماتیک بی‌شماری به چشم می‌خورد.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 4.7 کیلواهم (kΩ) یا 4700 اهم (Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 125mW (0.125W)

• نوع بسته‌بندی: 0805 (2012 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 4.7kΩ

• حداکثر توان قابل تحمل: 125mW

• حداکثر ولتاژ کاری: 150VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): ±100 ppm/°C (محدوده: -100 تا +100 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت Pull-up کلاسیک: کاربردی‌ترین مقدار برای خطوط داده I²C، One-Wire و پایه‌های میکروکنترلر.

• تقسیم‌کننده ولتاژ استاندارد: همراه با مقاومت 10kΩ یا مقادیر دیگر، برای نمونه‌برداری از سنسورها یا کاهش سطح ولتاژ.

• مقاومت‌های بایاس (Bias Resistors): در تقویت‌کننده‌های ترانزیستوری و مدارهای مجتمع آنالوگ.

• مدارهای زمان‌بندی RC: در ترکیب با خازن‌های رایج (مانند 100nF) برای تولید تأخیرها یا فرکانس‌های پرکاربرد.

• مقاومت‌های محدودکننده جریان پایه: برای LEDهای کم‌جریان یا محافظت از ورودی‌ها.

• کاربردهای عمومی در تقریباً هر نوع برد الکترونیکی از ساده تا پیچیده.

✅ مزایا:

• مقدار مقاومت افسانه‌ای و همه‌کاره: 4.7kΩ احتمالاً جهانی‌ترین و قابل اعتمادترین مقدار مقاومت است.

• TCR بهبودیافته (±100 ppm/°C): پایداری دمایی بهتر نسبت به استاندارد صنعتی قدیمی (±400 ppm/°C).

• ولتاژ کاری 150V: ایمنی بسیار بالا برای مدارهای ولتاژ پایین.

• توان 125mW: کاملاً کافی برای تقریباً تمام کاربردهای سیگنال و بسیاری از کاربردهای جریان پایین.

🎯 جمع‌بندی:
این مقاومت 4.7 کیلواهم در پکیج 0805 با دقت 5%، سلطان بی‌چون و چرای مقاومت‌های SMD و یک قطعه اجباری در هر انبار قطعات است. این مقاومت ترکیب بی‌نظیری از کاربرد جهانی، عملکرد کافی و کمترین هزینه ممکن را ارائه می‌دهد. انتخاب آن نشان‌دهنده طراحی بر اساس دانش و تجربه رایج صنعت است و برای اکثر قریب به اتفاق کاربردهای عمومی، دیجیتال و آنالوگ با دقت متوسط، بهترین و مطمئن‌ترین انتخاب محسوب می‌شود. هر مهندس یا علاقه‌مندی باید همیشه تعدادی از این مقاومت را در دسترس داشته باشد.
