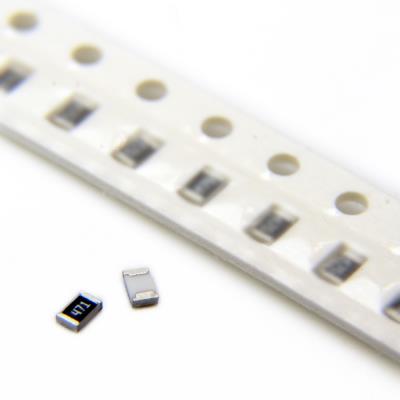

RESISTOR 470OHMS 0805 5% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت پایین و بسیار پرکاربرد است. این قطعه در پکیج استاندارد 0805 ارائه می‌شود و با مقاومت اسمی 470 اهم، یکی از مقادیر کلاسیک و استاندارد در صنعت الکترونیک برای محدود کردن جریان، به‌ویژه در مدارهای LED و کاربردهای Pull-up با جریان کمتر است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 470 اهم (Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 125mW (0.125W)

• نوع بسته‌بندی: 0805 (2012 متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 470Ω

• حداکثر توان قابل تحمل: 125mW

• حداکثر ولتاژ کاری: 150VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): ±100 ppm/°C (محدوده: -100 تا +100 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• محدودکننده جریان LED استاندارد: یکی از رایج‌ترین مقادیر برای LEDهای معمولی (با Vf ~2V) در ولتاژ منبع 5V، که جریان ایمن ~6-7 میلی‌آمپر را فراهم می‌کند.

• مقاومت‌های Pull-up: برای خطوطی که نیاز به جریان کشی کمتر از حالتی که با مقاومت 330Ω ایجاد می‌شود، دارند (مانند برخی پیکربندی‌های I²C با طول خط بلندتر).

• تقسیم‌کننده ولتاژ: در مدارهای سنسور ساده یا کاهش سطح ولتاژ.

• مقاومت‌های بایاس (Bias Resistors): در مراحل تقویت‌کننده ترانزیستوری برای تنظیم جریان پایه.

• مدارهای فیلتر RC: در ترکیب با خازن‌های کوچک برای فیلتر کردن نویزهای فرکانس بالا.

• کاربردهای عمومی در تمامی انواع بردهای الکترونیکی مصرفی، صنعتی و توسعه‌ای.

✅ مزایا:

• مقدار مقاومت کلاسیک و کاملاً آزموده: 470Ω یک استاندارد دیرینه و قابل اعتماد برای محدود کردن جریان LEDهاست.

• ایمنی جریان بالاتر: نسبت به مقاومت‌های کوچک‌تر (مانند 330Ω)، جریان کمتری را از LED عبور می‌دهد که منجر به عمر طولانی‌تر و گرمایش کمتر می‌شود.

• TCR نسبتاً خوب (±100 ppm/°C): پایداری دمایی بهتر از نسل قدیمی مقاومت‌های فیلم ضخیم.

• ولتاژ کاری 150V: حاشیه ایمنی بسیار بالایی برای کار در مدارهای ولتاژ پایین.

🎯 جمع‌بندی:
این مقاومت 470 اهم در پکیج 0805 با دقت 5%، یک قطعه بنیادی، مطمئن و کاملاً شناخته‌شده در دنیای الکترونیک است. این مقاومت تعادل مناسبی بین ایمنی، کارایی و هزینه برقرار کرده و به‌ویژه به عنوان مقاومت پیش‌فرض محدودکننده جریان LED در ولتاژ 5V شناخته می‌شود. انتخاب آن نشان‌دهنده طراحی محافظه‌کارانه و مبتنی بر استانداردهای رایج است و برای اکثر کاربردهای عمومی که در آن‌ها ایمنی و طول عمر از حداکثر روشنایی اهمیت بیشتری دارد، گزینه‌ای ایده‌آل و توصیه‌شده است.
